| एमओक्यू: | 1 टुकड़ा |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | मूल पैकिंग |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 50 पीसी/माह |

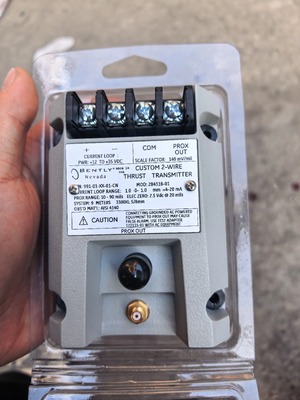

991 थ्रस्ट ट्रांसमिटर मुख्य रूप से केन्द्रापसारक हवा कंप्रेसर, छोटे पंप, मोटर्स,या वो प्रशंसक जिन्हें अपने मशीनरी नियंत्रण प्रणाली के इनपुट के रूप में 4 से 20 एमए के अनुपातिक अक्षीय विस्थापन (थ्रस्ट) संकेत की आवश्यकता होती है.
यह 2 तारों वाला, लूप-संचालित उपकरण हमारे 3300 एनएसवी निकटता जांच और मिलान एक्सटेंशन केबल (5 मीटर और 7 मीटर सिस्टम लंबाई विकल्पों में उपलब्ध) से इनपुट स्वीकार करता है। The transmitter conditions the signal into appropriate engineering units proportional to the shaft's axial position and provides it as a 4 to 20 mA industry-standard signal for input to control systems where machinery protection alarming and logic occurs.
| पैरामीटर | विनिर्देश |
|---|---|
| इनपुट | एक गैर संपर्क 3300 NSv निकटता जांच और विस्तार केबल स्वीकार करता है |
| शक्ति | ट्रांसमीटर टर्मिनल पर +12 से +35 वीडीसी इनपुट की आवश्यकता होती है |
| संकेत आउटपुट | निर्दिष्ट पूर्ण पैमाने सीमा पर 4 से 20 mAdc दो तारों के विन्यास में |
| लूप सटीकता | निर्दिष्ट पूर्ण स्केल रेंज (सामान्य) के भीतर ±1.5% के भीतर। 250 Ω लूप प्रतिरोध के माध्यम से मापा गया वोल्टेज के लिए परीक्षण संकेत इनपुट से रेटेड सटीकता |
| अधिकतम लूप प्रतिरोध | 1,000 Ω 35 Vdc पर केबल सहित |
| वर्तमान सीमित करना | 23 एमए विशिष्ट |
| शून्य और स्पैन | गैर परस्पर क्रियाशील बाहरी समायोजन |
| ठीक नहीं/सिग्नल हार | Not OK स्थिति के बाद 100 μs के भीतर सिग्नल आउटपुट 3.6 mA से कम हो जाता है। Not OK स्थिति को हटाने के बाद 0.1 सेकंड के भीतर सिग्नल आउटपुट बहाल हो जाता है |
| निकटता सेंसर आउटपुट | बिना ग्राउंड, पोर्टेबल परीक्षण उपकरण के साथ संगत। ग्राउंड, एसी संचालित परीक्षण उपकरण के साथ सिग्नल अलगाव के लिए 122115-01 टेस्ट एडाप्टर का उपयोग करें |
जांच समायोजन और सीमा जोर स्थिति माप में महत्वपूर्ण हैं। गलत जांच अंतराल सेटिंग्स ट्रांसमीटर को सामान्य या विपरीत दिशाओं में पूर्ण पैमाने तक पहुंचने से रोक सकती हैं।उचित समायोजन के लिए, मैनुअल में दिए गए निर्देशों का पालन करें।
निरंतर निगरानी प्रणालियों की तुलना में धक्का ट्रांसमीटर की सीमाएं हैं। जबकि धक्का स्थिति पर अलार्म देने और गैर-ओके की जांच करने में सक्षम हैं, मॉनिटर फ़ंक्शन जैसे कि टाइम्ड ओके चैनल हार,खतरनाक बाईपास, और ट्रिप मल्टीप्लाई का उपयोग नहीं किया जा सकता। थ्रस्ट ट्रांसमीटर से जुड़े पीएलसी संयंत्र-व्यापी नैदानिक प्रणालियों के लिए उपयुक्त नहीं हैं।
991 कंपन ट्रांसमीटर के PROX आउट समाक्षीय कनेक्टर एक गैर अलग गतिशील ट्रांसड्यूसर संकेत प्रदान करता है. जबकि आप इस संकेत को सीधे बैटरी संचालित या अलग परीक्षण उपकरण से कनेक्ट कर सकते हैं,हम दृढ़ता से 990/991 परीक्षण एडाप्टर का उपयोग करने की सलाह देते हैं सिग्नल अलगाव के लिए मशीन सुरक्षा अखंडता बनाए रखने के लिए एसी संचालित परीक्षण उपकरण का उपयोग करते समय.
