| एमओक्यू: | 1pcs |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | Original packing |
| वितरण अवधि: | On request |
| भुगतान विधि: | T/T |
| आपूर्ति क्षमता: | 50pcs/month |
| गुण | कीमत |
|---|---|
| शुद्ध वजन | 3 किलो |
| अधिकतम वर्तमान | 24 मा |
| उत्पादों का नाम | वाइब्रेटिंग लेवल स्विच |
| उत्तराधिकारी | 128229-01 |
| पता सेटिंग | नहीं |
| आवेदन क्षेत्र | एसएनएफ |
| उत्पादन | 4-24 एमए, 0-5 वीडीसी, 0-10 वीडीसी |
| कारखाने की वारंटी | 12 महीने |
| बिजली की आपूर्ति | 24 वीडीसी |
| कूजना | हाँ |
| उत्पादन वर्ष | 2024 |
3500/42-एक्सएक्सएक्स-बीएक्सएक्स विकल्प विवरण:
A: I/O मॉड्यूल प्रकार
आंतरिक टर्मिनलों के साथ 0 1 विस्थापन/गति त्वरण I/O मॉड्यूल
0 2 विस्थापन/गति त्वरण I/O बाहरी टर्मिनलों के साथ मॉड्यूल
0 3 ट्रिपल निरर्थक (TMR) I/O मॉड्यूल बाहरी टर्मिनलों के साथ
आंतरिक सुरक्षा बाधाओं (4 × विस्थापन/त्वरण चैनल) और आंतरिक टर्मिनलों के साथ 0 4 I/O मॉड्यूल
आंतरिक सुरक्षा अवरोध (2 × विस्थापन/त्वरण 2 × स्पीडोमीटर चैनल) और आंतरिक टर्मिनलों के साथ 0 5 I/O मॉड्यूल
आंतरिक सुरक्षा अवरोध (4 × स्पीडोमीटर चैनल) और आंतरिक टर्मिनलों के साथ 0 6 I/O मॉड्यूल
आंतरिक टर्मिनलों के साथ 0 7 शाफ्ट निरपेक्ष कंपन I/O मॉड्यूल
0 8 शाफ्ट निरपेक्ष कंपन I/O मॉड्यूल बाहरी टर्मिनलों के साथ
0 9 विस्थापन/वेग मीटर I/O मॉड्यूल आंतरिक टर्मिनलों के साथ
1 0 विस्थापन/वेग मीटर I/O मॉड्यूल बाहरी टर्मिनलों के साथ
B: एजेंसी विकल्प को मंजूरी दें
0 0 कोई नहीं
0 1 सीएसए/एनआरटीएल/सी
बेंटले 3500/42 मीटर मॉनिटर का मुख्य उद्देश्य प्रदान करना है:
1। कॉन्फ़िगर किए गए अलार्म सेटिंग्स के साथ वर्तमान यांत्रिक कंपन की लगातार तुलना करके, यांत्रिक सुरक्षा प्राप्त करने के लिए एक अलार्म को ट्रिगर किया जा सकता है।
2। ऑपरेटरों और रखरखाव कर्मियों के लिए बुनियादी मशीन जानकारी प्रदान करें। प्रत्येक चैनल आम तौर पर अपने इनपुट सिग्नल को इसके कॉन्फ़िगरेशन के आधार पर विभिन्न मापदंडों में संसाधित करता है, जिसे 'स्थिर मान' के रूप में जाना जाता है। अलार्म सेटपॉइंट को प्रत्येक सक्रिय स्थैतिक मान के लिए कॉन्फ़िगर किया जा सकता है, और डेंजर सेटपॉइंट को किसी भी दो सक्रिय स्थैतिक मानों के लिए कॉन्फ़िगर किया जा सकता है।
अवलोकन

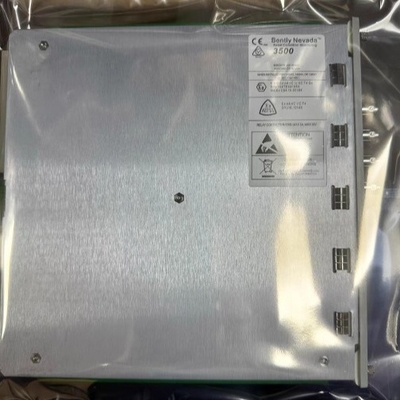

बेंटले 3500/42 मीटर विस्थापन/वेग त्वरण मॉनिटर एक 4-चैनल मॉनिटर है जो विस्थापन, वेग और त्वरण सेंसर से संकेत प्राप्त कर सकता है। इन संकेतों को संसाधित करके, यह विभिन्न कंपन और स्थिति माप कर सकता है और उपयोगकर्ता प्रोग्राम किए गए अलार्म मानों के साथ संसाधित संकेतों की तुलना कर सकता है। निम्नलिखित कार्यों को करने के लिए 3500/42 मीटर के प्रत्येक चैनल को 3500 फ्रेमवर्क कॉन्फ़िगरेशन सॉफ्टवेयर का उपयोग करके प्रोग्राम किया जा सकता है:
• रेडियल कंपन
• अक्षीय विस्थापन
• अंतर मुद्रास्फीति
• विलक्षणता
• REBAM®
• त्वरण
• रफ़्तार
• पूर्ण शाफ्ट कंपन
• परिपत्र स्वीकार्य क्षेत्र
मॉनिटर मॉड्यूल (मदरबोर्ड) आयाम (ऊंचाई x चौड़ाई x गहराई): 241.3 मिमी x 24.4 मिमी x 241.8 मिमी (9.50in x 0.96in x 9.52in)। वजन: 0.91kg (2.0lbs।)।
I/O मॉड्यूल (सुरक्षा अवरोध के बिना) आकार (ऊंचाई x चौड़ाई x गहराई): 241.3 मिमी x 24.4 मिमी x 99.1 मिमी (9.50in x 0.96in x 3.90in)। वजन: 0.20kg (0.44lbs)।
I/O मॉड्यूल (सुरक्षा अवरोध के साथ) आयाम (ऊंचाई x चौड़ाई x गहराई): 241.3 मिमी x 24.4 मिमी x 163.1 मिमी (9.50in x 0.96in x 6.42in)। वजन: 0.46 किग्रा (1.01lbs)।
विस्थापन/वेग त्वरण मॉनिटर
| 82368-01 |
| 82366-01 |
| 330106-05-30-90-12-00 |
| 21505-000-040-90-02 |
| 330101-39-63-10-12-CN |
| 177896-01 |
| 177990-01 |
| 330901-0-16-05-02-CN |
| 21505-000-040-90-02 |
| 128164-07-204-10-02-05 |
| 149992-01 |
| 128229-01 |
| 102044-00-18-50-02-00 |
