एमओक्यू: | 1pc |
कीमत: | USD |
मानक पैकेजिंग: | मानक पैकिंग |
वितरण अवधि: | 4-6 सप्ताह |
भुगतान विधि: | टी/टी |
आपूर्ति क्षमता: | 500 पीसी/माह |

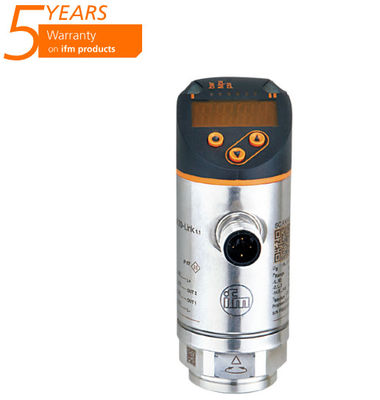

आईएफएम डिस्प्ले के साथ दबाव सेंसर PN2071 PN-250-SER14-MFRKG/US/ स्टॉक में
इनपुट और आउटपुट की संख्या | डिजिटल आउटपुट की संख्याः 2; एनालॉग आउटपुट की संख्याः 1 | |||
माप सीमा |
|
|||
प्रक्रिया कनेक्शन | घुमावदार कनेक्शन G 1/4 आंतरिक धागा (DIN EN ISO 1179-2) |
विशेष विशेषता | सोने से ढंके संपर्क | |||
माप तत्व | धातु पतली फिल्म सेल | |||
आवेदन | औद्योगिक अनुप्रयोगों के लिए | |||
मीडिया | तरल पदार्थ और गैसें | |||
मध्यम तापमान[°C] | -25...80 | |||
मिन. फटने का दबाव |
|
|||
दबाव रेटिंग |
|
|||
वैक्यूम प्रतिरोध |
|
|||
दबाव का प्रकार | सापेक्ष दबाव |
ऑपरेटिंग वोल्टेज[V] | 18...30 डीसी; (SELV/PELV के लिए) |
चालू खपत[एमए] | < 35 |
न्यूनतम इन्सुलेशन प्रतिरोध[MΩ] | 100; (500 वी डीसी) |
सुरक्षा वर्ग | III |
विपरित ध्रुवीयता संरक्षण | हाँ |
पावर-ऑन देरी का समय[s] | 0.3 |
एकीकृत प्रहरी | हाँ |
इनपुट और आउटपुट की संख्या | डिजिटल आउटपुट की संख्याः 2; एनालॉग आउटपुट की संख्याः 1 |
आउटपुट की कुल संख्या | 2 |
आउटपुट सिग्नल | स्विचिंग सिग्नल; एनालॉग सिग्नल; IO-लिंक; (कॉन्फिगर करने योग्य) |
विद्युत डिजाइन | पीएनपी/एनपीएन |
डिजिटल आउटपुट की संख्या | 2 |
आउटपुट फ़ंक्शन | सामान्य रूप से खुला / सामान्य रूप से बंद; (पैरामीटर करने योग्य) |
अधिकतम वोल्टेज ड्रॉप स्विचिंग आउटपुट डीसी[V] | 2 |
स्विचिंग आउटपुट का निरंतर रेटेड करंट DC[एमए] | 250 |
स्विचिंग आवृत्ति डीसी[हर्ट्ज] | < 500 |
एनालॉग आउटपुट की संख्या | 1 |
एनालॉग वर्तमान आउटपुट[एमए] | 4...20; (स्केलेबल 1:5) |
अधिकतम भार[Ω] | 500 |
एनालॉग वोल्टेज आउटपुट[V] | 0...10; (स्केलेबल 1:5) |
न्यूनतम भार प्रतिरोध[Ω] | 2000 |
शॉर्ट सर्किट सुरक्षा | हाँ |
शॉर्ट सर्किट सुरक्षा का प्रकार | धड़का हुआ |
अतिभार संरक्षण | हाँ |
माप सीमा |
|
|||
एनालॉग प्रारंभ बिंदु |
|
|||
एनालॉग अंत बिंदु |
|
कारखाना सेटिंग / सीएमपीटी = 2 | ||||
---|---|---|---|---|
सेट बिंदु SP |
|
|||
रीसेट बिंदु rP |
|
|||
एसपी और आरपी के बीच न्यूनतम अंतर |
|
|||
चरणों में |
|
स्थिति_बी उच्च संकल्प / सीएमपीटी = 3 | ||||
---|---|---|---|---|
सेट बिंदु SP |
|
|||
रीसेट बिंदु rP |
|
|||
एसपी और आरपी के बीच न्यूनतम अंतर |
|
|||
चरणों में |
|
स्विच बिंदु सटीकता[स्पैन का %] | < ± 0,4; (बंद करो 1:1) |
पुनरावृत्ति[स्पैन का %] | < ± 0,1; (तापमान में उतार-चढ़ाव के साथ < 10 K; कम करें 1:1) |
लक्षणों का विचलन[स्पैन का %] | < ± 0,25 (बीएफएसएल) / < ± 0,5 (एलएस);1; BFSL = बेस्ट फिट रेट लाइन; LS = सीमा मान सेटिंग) |
हाइस्टेरिसिस विचलन[स्पैन का %] | < ± 0,1; (बंद करो 1:1) |
दीर्घकालिक स्थिरता[स्पैन का %] | < ± 0,05;1प्रति 6 महीने) |
तापमान गुणांक शून्य बिंदु[% स्पैन / 10 K] | 0,2; (-25...80 °C) |
तापमान गुणांक की अवधि[% स्पैन / 10 K] | 0,2; (-25...80 °C) |
सटीकता / विचलन पर नोट्स | स्विच बिंदु सटीकता, डीएनवी जीएल के तहत रैखिकता त्रुटिः < ± 1%: < ± 1% |
प्रतिक्रिया समय[ms] | < 1.5 |
विलंब समय प्रोग्राम करने योग्य डीएस, डॉ[s] | 0...50 |
डम्पिंग प्रक्रिया मूल्य dAP[s] | 0...4 |
एनालॉग आउटपुट dAA के लिए डिम्पिंग[s] | 0...4 |
अधिकतम प्रतिक्रिया समय एनालॉग उत्पादन[ms] | 3 |
पैरामीटर सेटिंग विकल्प | हाइस्टेरिसिस/विंडो; सामान्य रूप से खुला/सामान्य रूप से बंद; चालू/बंद होने में देरी; डम्पिंग; डिस्प्ले यूनिट; वर्तमान/वोल्टेज आउटपुट |
संचार इंटरफेस | आईओ-लिंक | ||||||
ट्रांसमिशन प्रकार | COM2 (38,4 kBaud) | ||||||
आईओ-लिंक संशोधन | 1.1 | ||||||
एसडीसीआई मानक | आईईसी 61131-9 | ||||||
एसआईओ मोड | हाँ | ||||||
आवश्यक मास्टर पोर्ट प्रकार | A; (जब पिन 2 कनेक्ट नहीं हैः B) | ||||||
समर्थित डिवाइस आईडी |
|
||||||
नोट |
|
कारखाना सेटिंग / सीएमपीटी = 2 | |||||||
---|---|---|---|---|---|---|---|
प्रोफाइल | स्मार्ट सेंसर: प्रोसेस डेटा वेरिएबल; डिवाइस पहचान, डिवाइस निदान | ||||||
प्रक्रिया चक्र का न्यूनतम समय[ms] | 2.3 | ||||||
आईओ-लिंक रिज़ॉल्यूशन दबाव[बार] | 0.1 | ||||||
आईओ-लिंक प्रक्रिया डेटा (चक्रगत) |
|
||||||
आईओ-लिंक कार्य (अक्षीय) | अनुप्रयोग विशिष्ट टैग |
स्थिति_बी उच्च संकल्प / सीएमपीटी = 3 | |||||||||
---|---|---|---|---|---|---|---|---|---|
प्रोफाइल | स्मार्ट सेंसर ED2: डिजिटल माप सेंसर (0x000A), पहचान और निदान (0x4000) | ||||||||
प्रक्रिया चक्र का न्यूनतम समय[ms] | 3 | ||||||||
आईओ-लिंक रिज़ॉल्यूशन दबाव[बार] | 0.1 | ||||||||
आईओ-लिंक प्रक्रिया डेटा (चक्रगत) |
|
||||||||
आईओ-लिंक कार्य (अक्षीय) | अनुप्रयोग विशिष्ट टैग |
परिवेश का तापमान[°C] | -25...80 |
भंडारण तापमान[°C] | - चालीस...100 |
सुरक्षा | आईपी 65; आईपी 67 |
•हम DHL,UPS,Fedex और EMS के माध्यम से दुनिया भर में शिपिंग कर सकते हैं, पैकेजिंग बहुत सुरक्षित और मजबूत है। यदि आपके पास कोई विशेष आवश्यकता है, तो कृपया मुझे सूचित करें।
•आपके हाथों में पहुंचने में 3 से 7 दिन लगेंगे.चीन पोस्ट डिलीवरी का शेड्यूल 20-45 दिनों में होगा। यदि आप इंतजार नहीं कर सकते हैं, तो कृपया अन्य एक्सप्रेस चुनें।
हमारा लाभ:
सर्वोत्तम संभव मूल्य और वितरण समय
क्षेत्र में लंबे समय का अनुभव
अच्छी तरह से प्रशिक्षित कर्मचारी
स्वयं के गोदाम
विनिर्माण शाखा कार्यालय के साथ सर्वोत्तम संबंध
आपके लिए लचीली और व्यक्तिगत सेवा
शिपमेंट के लिए सस्ता और सुरक्षित एक्सपेडियर (हवा)
