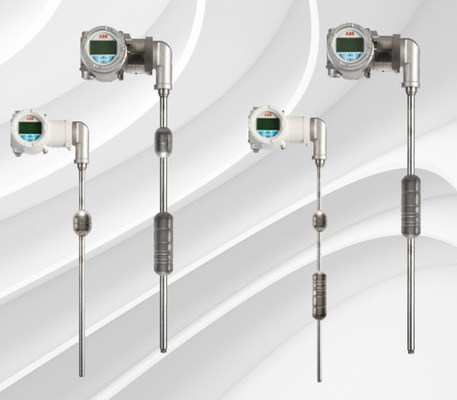

एबीबी एलएमटी100 चुंबकीय संकुचित स्तर ट्रांसमीटर उच्च सटीकता तरल स्तर और इंटरफ़ेस स्तर का पता लगाने

विशेषताएं
• उच्च सटीकताः पूर्ण पैमाने का 0.01 प्रतिशत या ±1.27 मिमी
• कोई पुनर्मूल्यांकन की आवश्यकता नहीं हैः इसे सेट करें और इसे भूल जाएं
• बेहतर सेंसर (पेटेंट नंबर 5,473,245)
• एचएमआई डिस्प्ले के साथ स्थानीय संकेत
• अलग-अलग क्षेत्र टर्मिनल के साथ दो कक्ष आवास
डिब्बा
• 22 मीटर (75 फीट) की जांच लंबाई तक लूप संचालित
• कुल और/या इंटरफेस स्तर का माप
• दबाव 165.48 बार (2400 पीएसआईजी)
स्टड. 124.1 बार (1800 पीसीजी)
• तापमान सीमा: ¥195.5 से 426.6 डिग्री सेल्सियस (320 से 800 डिग्री फ़ारेनहाइट)
विकल्पों के साथ
• फील्ड विनिमेय/अपग्रेडेबल इलेक्ट्रॉनिक्स मॉड्यूल
• अंतर्निहित आरएफआई/ईएमआई फ़िल्टर
• डिजिटल संचार
• 4 से 20 एमए हार्ट® आउटपुट
• हार्ट 7 और फाउंडेशनTM फील्डबस आईटीके6.3.0
• वैश्विक खतरनाक स्थान अनुमोदन और SIL 2/3 सक्षम

इलेक्ट्रॉनिक ट्रांसमीटर
पुनरावृत्ति ± 0.005 % पूर्ण पैमाने या 0.31 मिमी (0.012 इंच), जो भी अधिक हो
गैर-रैखिकता ±0.01 प्रतिशत पूर्ण पैमाने या 0.86 मिमी (0.034 इंच), जो भी अधिक हो
माप सटीकता ±0.01 पूर्ण पैमाने का % या 1.27 मिमी (0.050 इंच), जो भी अधिक हो1
आपूर्ति वोल्टेज 12 से 43 वी डीसी 4 से 20 एमए हार्ट लूप संचालित के लिए, 9.0 से 32 वी डीसी फाउंडेशन फील्डबस के लिए
आउटपुट/संचार 4 से 20mA HART7 या फाउंडेशन फील्डबस ITK 6.3.0
उपयोगकर्ता इंटरफ़ेस इंटरैक्टिव डिस्प्ले, डीटीएम, ईडीडीएल, एफडीआई NE107 संदेश के साथ
लेखन सुरक्षा हार्डवेयर स्विच और सॉफ्टवेयर स्विच
बिजली की खपत 4 से 20 एमए 36.0 वी डीसी पर 3.6 एमए 0.13 डब्ल्यू; 21 एमए 0.76 डब्ल्यू
12.0 वी डीसी ∙ 3.6 एमए 0.043 डब्ल्यू; 21 एमए 0.25 डब्ल्यू
HART मोड (4.0mA) 36.0 V DC 0.144 W पर
12.0 V DC 0.048 W पर
FF मोड (17 mA) 9.0 V DC 0.153 W पर
32.0 V DC 0.544 W पर
अधिकतम लाइन प्रतिरोध 4 से 20mA 36.0 V DC और 21 mA, 1142 Ω*
24.0 V DC और 21 mA पर, 571 Ω
13.5 V DC और 21 mA पर, < 72 Ω**
**हार्ट संचार के साथ अधिकतम अनुमत 700 Ω है
** वर्तमान/प्रतिरोध चार्ट देखें
HART मोड (4mA) < 650 से 700 Ω
एफएफ मोड (17mA) 32.0 V DC, 1500 Ω पर।
9.0 V DC पर, 50 Ω.
ध्रुवीयता संरक्षण 4 से 20 mA, लूप के साथ श्रृंखला में डायोड, फाउंडेशन फील्डबस और प्रोफिसबस पीए, ध्रुवीयता असंवेदनशील
अद्यतन दर 10 माप प्रति सेकंड
न्यूनतम माप अवधि 76.2 मिमी (3.0 इंच), छोटे अवधि की आवश्यकता है, तो कारखाने से परामर्श करें
डम्पिंग फील्ड समायोज्य, रेंजः 0 से 60 सेकंड
अलार्म आउटपुट 4 से 20 एमए के लिएः NE43, सॉफ्टवेयर या हार्डवेयर चयन योग्य। अपस्केल (21 एमए) या डाउनस्केल (3.6 एमए)
ओवरज्यूस दमन IEC61000-4-5, 1kV/2kV, मानदंड B को पूरा करने वाले विकल्प कोड S1 के साथ उपलब्ध पूर्ण ओवरज्यूस दमन
परिवेश का तापमान ¥40 से 85 °C (¥40 से 185 °F) परिवेश2
आर्द्रता 0 से 100 % आरएच
रेखांकन 21 बिंदु तालिका उपलब्ध है
तापमान सेंसर (वैकल्पिक) 1000 ओम Pt RTD, विकल्प कोड SER या STL
तापमान सहिष्णुता वर्ग IEC 60751 वर्ग B, ±(0.3+0.005[t]) ₹70° से 230 °C
संलग्नक दोहरी डिब्बा
घेर सामग्री पाउडर कोटिंग या 316 स्टेनलेस स्टील के साथ कम तांबे का कास्ट एल्यूमीनियम
रिमोट ट्रांसमीटर 5 मीटर (16 फीट), 10 मीटर (33 फीट), 20 मीटर (66 फीट), 30 मीटर (98 फीट) की मानक रिमोट दूरी
उपकरण टैग सामग्री AISI 316 स्टेनलेस स्टील
विद्युत कनेक्शन दो एम20 x 1.5 या दो 1⁄2इंच एफएनपीटी, एडाप्टर और बस कनेक्टर भी उपलब्ध हैं
प्रवेश सुरक्षा IP66, NEMA 4X
1 माप की सटीकता कारखाने के परिवेश की स्थितियों (23.88 °F ±5.6 °C [75 °F ±10 °F]) में एक कैलिब्रेशन चुंबक का उपयोग करके दर्ज की जाती है। सटीकता और अधिक हो सकती है
अन्य कारकों जैसे कि फ्लोट हिस्टेरिसिस, स्थापना, प्रक्रिया की स्थिति और परिवेश की स्थिति से प्रभावित होता है।
2 कुछ एजेंसियों की स्वीकृति अलग-अलग हो सकती है।
सेंसर ट्यूब
मानक विकल्प
सामग्री 316/एल स्टेनलेस स्टील मिश्र धातु 20, हैस्टेलॉय® सी ¥ 276, पीएफए ¥ टेफ्लॉन® जैकेट, अन्य अनुरोध पर
प्रक्रिया तापमान ¥195.5 से 121.1 °C (¥320 से 250 °F) तक 427 °C (800 °F) विकल्पों के साथ
प्रक्रिया दबाव ¥1.0 से 124.1 बार @ 149 °C (¥14.7 से 1800 पीसीजी @ 300 °F) 165.47 बार (2400 पीसीजी) अधिकतम एचपी जांच प्रकार के साथ
सेंसर कुएं में जांच की लंबाई 304.8 मिमी से 9.14 मिमी (1 से 30 फीट) 22.86 मिमी (75 फीट) अधिकतम w/ W7 लचीला जांच
जांच की लंबाई
सहनशीलता
±3.2 मिमी (0.125 इंच) से लेकर 3.0 मीटर (10 फीट); ±6.4 मिमी (0.25 इंच) से लेकर 6.0 मीटर (20 फीट);
±9.0 मिमी (0.35 इंच) से 9.0 मिमी (29.5 फीट) तक; +/?? 25.4 मिमी (1.0 इंच) से 22.86 मिमी (75 फीट) तक
एमएनपीटी में 3⁄4 माउंटिंग संपीड़न फिटिंग प्लग, घुमावदार फिटिंग, ढीले फ्लैंग्स और वेल्डेड फ्लैंग्स
प्रक्रिया कनेक्शन भी उपलब्ध हैं
