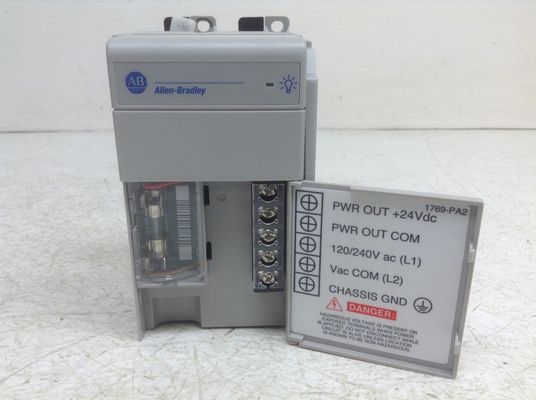

1769-PA2 कॉम्पैक्टलॉजिक पावर सप्लाई मॉड्यूल

विवरण: 1769-PA2 एक 1769 कॉम्पैक्टलॉजिक पावर सप्लाई है। इस पावर सप्लाई में 85 ¢ 265VAC का इनपुट वोल्टेज रेंज है, जो 120V/220V AC के नाममात्र इनपुट पर काम करता है।इसकी वर्तमान क्षमता 2 है.0A 5.0V और 0.8A 24VDC पर।

1769-PA2 एक CompactLogix I/O पावर सप्लाई है। यह पावर सप्लाई मुख्य रूप से I/O पावर सप्लाई के रूप में उपयोग की जाती है, जिसे एक CompactLogix असेंबली या एक विस्तार I/O बैंक में स्थापित किया जाता है।यह आवश्यक पावर सप्लाई दूरी रेटिंग को ध्यान में रखते हुए एक प्रणाली में स्थापित मॉड्यूल के दोनों दिशाओं पर संलग्न मॉड्यूल को शक्ति प्रदान करता है.

जब एक CompactLogix नियंत्रक विधानसभा के साथ स्थापित, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysइस विद्युत आपूर्ति के दोनों ओर आठ (8) 1769 मॉड्यूल तक स्थापित किए जा सकते हैं।

इस बिजली की आपूर्ति के लिए आवश्यक इनपुट वोल्टेज रेंज 85-265VAC 47-63 हर्ट्ज की आवृत्ति के साथ है। इसमें 5VDC पर 2.0A और 24VDC पर 0.8A की वर्तमान क्षमता है।यह मॉड्यूल एक आंतरिक फ्यूज से लैस है जिसे विकमैन 19195-3 से बदला जा सकता है.15ए या लिटिलफ्यूज 02183.15MXP.

इस पावर सप्लाई का आयाम 118 x 70 x 87 मिमी (4.65 x 2.76 x 3.43 इंच) है और इसका अनुमानित वजन 525 ग्राम (1.16 पाउंड) है।यह बिजली आपूर्ति मॉड्यूल भी एक डीआईएन या सीधे एक माउंटिंग प्लेट पर स्थापना का समर्थन करता है.

यह बिजली की आपूर्ति यूएल सूचीबद्ध है, कक्षा 1, डिवीजन 2 समूह ए, बी, सी, डी खतरनाक स्थानों के लिए, संयुक्त राज्य अमेरिका और कनाडा के लिए प्रमाणित है। यूएल फ़ाइल ई 10314, ऑस्ट्रेलियाई रेडियो संचार अधिनियम देखें, के अनुरूपःएएस/एनजेडएस सीआईएसपीआर 11; औद्योगिक उत्सर्जन और यूरोपीय संघ 2004/108/ईसी ईएमसी निर्देश के अनुरूप।

1769-PA2 एक 1769 कॉम्पैक्टलॉगिक्स पावर सप्लाई है, जिसका निर्माण कंपनी द्वारा किया गया है। इस पावर सप्लाई की वर्तमान क्षमता 0.8A 24 VDC है।

1769-PA2 को स्थापित करते समय, इसे ठीक से वेंटिलेट करने के लिए इसके और आस-पास के उपकरणों के बीच 50 मिलीमीटर की एक आसन्न जगह छोड़नी चाहिए।सुनिश्चित करें कि कोई स्थिर, यूवी विकिरण, या मलबे स्थापना या संचालन के दौरान मॉड्यूल को छू जाएगा। अत्यधिक गर्मी से बचना चाहिए क्योंकि इससे पूरे बिजली आपूर्ति मॉड्यूल को नुकसान हो सकता है।जब परिवेश का तापमान अत्यधिक उच्च हो1769-PA2 मॉड्यूल एक खुला बिजली की आपूर्ति है जिसमें कोई आवरण नहीं है।
1769-PA2 बिजली की आपूर्ति भी एक DIN रेल पर लगाया जा सकता है। इस बिजली की आपूर्ति मॉड्यूल स्थापित करते समय ध्यान देने वाली एक महत्वपूर्ण बात यह है कि इसे ग्राउंड करने की आवश्यकता है। मॉड्यूल को जोड़ते समय, यह एक अलग प्रकार का पावर सप्लाई मॉड्यूल है।एक 14 AWG तार का उपयोग किया जाना चाहिए और तारों को यथासंभव छोटा रखा जाना चाहिएअनुशंसित तार प्रकार कम से कम 90 डिग्री सेल्सियस के प्रतिरोध के साथ तांबे का तार है।यह अनुशंसा की जाती है कि 1769-PA2 कॉम्पैक्ट I/O विस्तार बिजली की आपूर्ति को एक आवरण में रखा जाए जो मॉड्यूल को संक्षारक वातावरण या खुले हवा से आने वाले प्रदूषकों से बचाएयदि इसका उपयोग एक परिसर में किया जाता है, तो परिसर के आसपास की गर्मी से निपटने के लिए एयर कंडीशनर का उपयोग करने की सिफारिश की जाती है।1769-PA2 कॉम्पैक्ट I/O विस्तार बिजली की आपूर्ति एक फ्यूज के साथ आता है जो असामान्य लाइन ट्रांजिट और शॉर्ट सर्किट धाराओं के खिलाफ सुरक्षा प्रदान करता है. 1769-PA2 मॉड्यूल 120 से 240 वोल्ट AC इनपुट पावर पर 47 और 63 हर्ट्ज के बीच एक आवृत्ति पर चलता है. यह बिजली की आपूर्ति केवल 2 पाउंड वजन और यह केवल 8 x 8 x 5 इंच का माप,इसे शिप करने में आसान बनाना.
