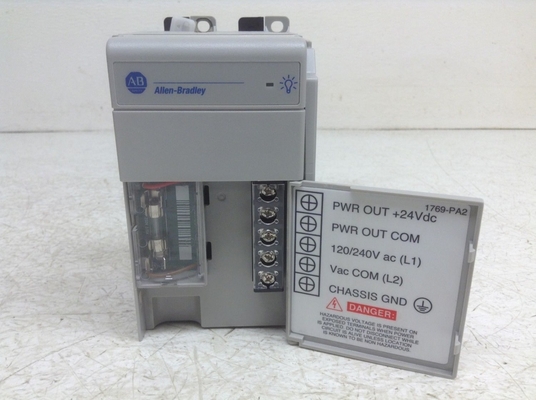

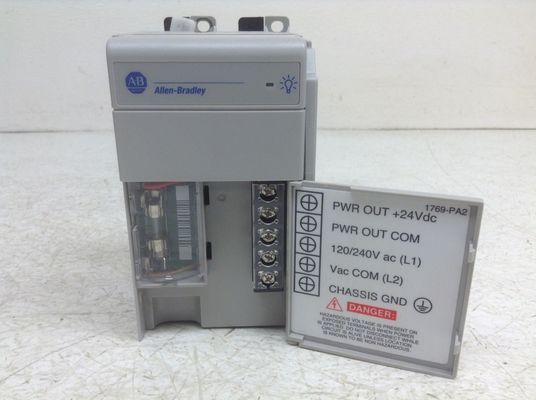

1769-PA2 कॉम्पैक्टलॉजिक एलेन ब्रैडली पावर सप्लाई मॉड्यूल

विवरणः एलन-ब्रैडली 1769-पीए2 एक 1769 कॉम्पैक्टलॉगिक्स पावर सप्लाई है। इस पावर सप्लाई में 85 265VAC की इनपुट वोल्टेज रेंज है, जो 120V/220V AC के नाममात्र इनपुट पर काम करती है।इसकी वर्तमान क्षमता 2 है.0A 5.0V और 0.8A 24VDC पर।

एलन-ब्रैडली 1769-PA2 एक कॉम्पैक्टलॉगिक्स I/O बिजली की आपूर्ति है। यह बिजली की आपूर्ति मुख्य रूप से एक कॉम्पैक्टलॉगिक्स असेंबली या एक विस्तार I/O बैंक में स्थापित I/O बिजली की आपूर्ति के रूप में उपयोग की जाती है।यह आवश्यक पावर सप्लाई दूरी रेटिंग को ध्यान में रखते हुए एक प्रणाली में स्थापित मॉड्यूल के दोनों दिशाओं पर संलग्न मॉड्यूल को शक्ति प्रदान करता है.

जब एक CompactLogix नियंत्रक विधानसभा के साथ स्थापित, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysइस विद्युत आपूर्ति के दोनों ओर आठ (8) 1769 मॉड्यूल तक स्थापित किए जा सकते हैं।

इस बिजली की आपूर्ति के लिए आवश्यक इनपुट वोल्टेज रेंज 85-265VAC 47-63 हर्ट्ज की आवृत्ति के साथ है। इसमें 5VDC पर 2.0A और 24VDC पर 0.8A की वर्तमान क्षमता है।यह मॉड्यूल एक आंतरिक फ्यूज से लैस है जिसे विकमैन 19195-3 से बदला जा सकता है.15ए या लिटिलफ्यूज 02183.15MXP.

इस पावर सप्लाई का आयाम 118 x 70 x 87 मिमी (4.65 x 2.76 x 3.43 इंच) है और इसका अनुमानित वजन 525 ग्राम (1.16 पाउंड) है।यह बिजली आपूर्ति मॉड्यूल भी एक डीआईएन या सीधे एक माउंटिंग प्लेट पर स्थापना का समर्थन करता है.

यह पावर सप्लाई यूएल सूचीबद्ध है कक्षा 1, डिवीजन 2 समूह ए, बी, सी, डी खतरनाक स्थानों के लिए, संयुक्त राज्य अमेरिका और कनाडा के लिए प्रमाणित है। यूएल फाइल ई 10314, ऑस्ट्रेलियाई रेडियो संचार अधिनियम देखें, के अनुरूपःएएस/एनजेडएस सीआईएसपीआर 11; औद्योगिक उत्सर्जन और यूरोपीय संघ 2004/108/ईसी ईएमसी निर्देश के अनुरूप।

1769-PA2 एक 1769 कॉम्पैक्टलॉगिक्स पावर सप्लाई है, जिसे एलन-ब्रैडली द्वारा निर्मित किया गया है। इस पावर सप्लाई की वर्तमान क्षमता 24 वीडीसी पर 0.8 ए है।

एलन-ब्रैडली 1769-पीए2 को स्थापित करते समय, इसे ठीक से वेंटिलेट करने के लिए इसके और आस-पास के उपकरणों के बीच 50 मिलीमीटर की एक आसन्न जगह छोड़नी चाहिए।बिजली आपूर्ति मॉड्यूल को स्थापित करते समय, सुनिश्चित करें कि कोई स्थिर, यूवी विकिरण, या मलबे स्थापना या संचालन के दौरान मॉड्यूल को छू जाएगा।अत्यधिक गर्मी से बचना चाहिए क्योंकि इससे पूरे बिजली आपूर्ति मॉड्यूल को नुकसान हो सकता हैजब परिवेश का तापमान अत्यधिक उच्च हो, तो कई वेंटिलेशन विधियों को लागू किया जाना चाहिए। 1769-PA2 मॉड्यूल एक खुला बिजली की आपूर्ति है जिसमें कोई संलग्नक नहीं है।
एलन-ब्रैडली 1769-पीए2 पावर सप्लाई को डीआईएन रेल पर भी लगाया जा सकता है। इस पावर सप्लाई मॉड्यूल को स्थापित करते समय ध्यान देने वाली एक महत्वपूर्ण बात यह है कि इसे ग्राउंड करने की आवश्यकता है।मॉड्यूल को जोड़ते समय, 14 AWG तार का उपयोग किया जाना चाहिए और तारों को यथासंभव छोटा रखा जाना चाहिए। It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airयदि इसका उपयोग एक परिसर में किया जाता है, तो परिसर के आसपास की गर्मी से निपटने के लिए एयर कंडीशनर का उपयोग करने की सिफारिश की जाती है।एलन-ब्रैडली 1769-PA2 कॉम्पैक्ट I / O विस्तार बिजली की आपूर्ति एक फ्यूज के साथ आता है जो असामान्य लाइन ट्रांजिट और शॉर्ट सर्किट धाराओं के खिलाफ सुरक्षा प्रदान करता है. 1769-PA2 मॉड्यूल 120 से 240 वोल्ट AC इनपुट पावर पर 47 और 63 हर्ट्ज के बीच एक आवृत्ति पर चलता है। यह बिजली की आपूर्ति केवल 2 पाउंड वजन और यह केवल 8 x 8 x 5 इंच का माप है,इसे शिप करने में आसान बनाना.
