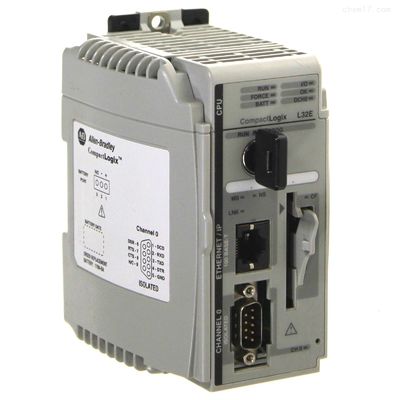

1769-L32E कॉम्पैक्टलॉगिक्स 750KB ईथरनेट कंट्रोलर मॉड्यूल

1769-L32E पार्ट नंबर वाला कॉम्पैक्टलॉजिक मॉड्यूलर कंट्रोलर एक प्रोग्रामेबल ऑटोमेशन कंट्रोलर (PAC) है जिसे . द्वारा निर्मित किया गया है। कंट्रोलर का उपयोग आमतौर पर मशीन नियंत्रण और मध्यम प्रक्रिया अनुप्रयोगों में किया जाता है। कंट्रोलर में एक एकीकृत RS232 और एक ईथरनेट संचार पोर्ट है।

RS232 इंटरफ़ेस का डिफ़ॉल्ट कॉन्फ़िगरेशन DF1 फुल डुप्लेक्स, 19.2 Kbps, नो पैरिटी, स्टेशन एड्रेस 0, नो हैंडशेक, BCC एरर डिटेक्शन, एम्बेडेड रिस्पांस का ऑटोमैटिक डिटेक्शन, 8 डेटा बिट्स और 1 स्टॉप बिट है। डिवाइस के साथ प्रारंभिक संचार स्थापित करने के लिए इस डिफ़ॉल्ट कॉन्फ़िगरेशन को मैन्युअल रूप से कॉन्फ़िगर किया जा सकता है। यदि RSLinx- के साथ उपयोग किया जाता है, तो संचार सेटिंग्स का स्वचालित रूप से पता लगाने के लिए ऑटो-कॉन्फ़िगरेशन का उपयोग किया जा सकता है। RS232 पोर्ट को बारकोड उपकरणों को जोड़ने के लिए ASCII प्रोटोकॉल इंटरफ़ेस के रूप में भी कॉन्फ़िगर किया जा सकता है, जिनका उपयोग आमतौर पर विनिर्माण प्रक्रियाओं में किया जाता है।

ईथरनेट संचार के लिए प्रारंभिक कॉन्फ़िगरेशन की आवश्यकता होती है, जिसे BOOTP-DHCP का उपयोग करके या RS232 इंटरफ़ेस के माध्यम से डाउनलोड करके किया जा सकता है। BOOTP-DHCP का उपयोग करके, कंट्रोलर को BOOTP होस्ट से जोड़ने के लिए एक ईथरनेट केबल की आवश्यकता होती है।

1769-L32E कॉम्पैक्ट लॉजिक कंट्रोलर एक अद्वितीय, कॉम्पैक्ट और लागत प्रभावी पैकेज में आता है। इसमें एक (1) ईथरनेट और एक (1) सीरियल संचार पोर्ट एकीकृत है। इसे 1747-CP3 या 1756-CP3 केबल या ईथरनेट केबल के माध्यम से डिवाइस से जोड़ा जा सकता है। इसमें 750 KB की एकीकृत उपयोगकर्ता मेमोरी है और इसे कॉम्पैक्टफ्लैश कार्ड, मॉडल नंबर 1784-CF128 के साथ विस्तारित किया जा सकता है।

1769-L32E में संबंधित पार्ट नंबर 1769-BA वाली एक बदली जाने वाली बैटरी है। कंट्रोलर दो विस्तार केबलों के माध्यम से जुड़े तीन 1/O समूहों तक के सोलह (16) कॉम्पैक्ट I/O मॉड्यूल की स्थापना का समर्थन करता है। 1769-L32E में (5 वोल्ट) DC करंट 850 mA और 6.5 वाट तक का हीट डिसिपेशन है। 1769-L32E को DIN माउंटिंग या पैनल माउंटिंग विधियों का उपयोग करके आसानी से स्थापित किया जा सकता है। DIN ब्रैकेट में 30 G की ऑपरेटिंग इम्पैक्ट रेटिंग और 50 G की नॉन-ऑपरेटिंग इम्पैक्ट रेटिंग है, जबकि पैनल में ऑपरेटिंग मोड में 30 G और नॉन-ऑपरेटिंग मोड में 50 G की इम्पैक्ट रेटिंग है।

1769-L32E कंट्रोलर में ऑपरेटिंग मोड में 5 G की कंपन रेटिंग है। यह 1.1 से 1.8 N-m के माउंटिंग टॉर्क बलों का सामना कर सकता है। 1769-L32E में 0 से 60 डिग्री सेल्सियस (32 से 140 डिग्री फारेनहाइट) की ऑपरेटिंग तापमान रेंज, -40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट) की स्टोरेज तापमान रेंज और 0 से 95% की नॉन-कंडेंसिंग रिलेटिव ह्यूमिडिटी रेंज है। लॉजिक कंट्रोलर में प्रमाणित उत्सर्जन (CISPA11) रेटिंग का एक सेट है और इसमें एक अद्वितीय ओपन हाउसिंग है। स्ट्रैंडेड लाइनों के लिए अनुशंसित लाइन आकार 22 और 16 AWG के बीच है, जबकि सॉलिड लाइनों को 22 और 14 AWG के बीच रेट किया जाना चाहिए। मॉड्यूल शिपिंग के समय लगभग 2 पाउंड का वजन करता है और 8x8x 5 इंच मापता है।

कॉम्पैक्टलॉजिक 1769 श्रृंखला विरासत पीएलसी श्रृंखला, पीएलसी5 और एसएलसी500 के लिए एक माइग्रेशन प्लेटफॉर्म के रूप में कार्य करती है। कॉम्पैक्टलॉजिक 1769 उत्पादों की एक किस्म, जिसमें 1769-L32E शामिल है, यह सुनिश्चित करती है कि पिछले प्रोसेसर क्षमताओं को बनाए रखा और बढ़ाया जाए।
1769-L32E प्रोसेसर सोलह (16) कॉम्पैक्ट I/O मॉड्यूल तक फिट हो सकता है। यह तीन (3) /O एक्सटेंशन लाइब्रेरी तक जोड़कर एक्सटेंशन का भी समर्थन करता है। कंट्रोलर में 750 किलोबाइट की एकीकृत मेमोरी है और इसे 1784-CF64 या 1784-CF128 कॉम्पैक्टफ्लैश कार्ड स्थापित करके नॉन-वोलेटाइल मेमोरी से जोड़ा जा सकता है। कंट्रोलर उपयोगकर्ता मेमोरी को आरक्षित करने के लिए 1769-BA का उपयोग करता है। पूर्ण बैटरी डिस्चार्ज से बचें, क्योंकि इससे उपयोगकर्ता प्रोग्राम सहित उपयोगकर्ता मेमोरी मिट सकती है। ऐसे ईवेंट को रोकने के लिए नॉन-वोलेटाइल मेमोरी का उपयोग करें।
