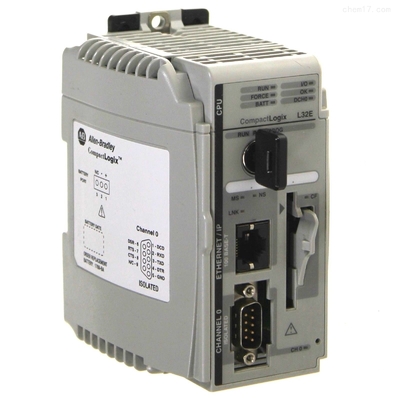

1769-L32E ALLEN BRADLEY कॉम्पैक्टलॉजिक्स 750KB एनईटी नियंत्रक मॉड्यूल

CompactLogix मॉड्यूलर नियंत्रक भाग संख्या 1769-L32E के साथ एक प्रोग्राम करने योग्य स्वचालन नियंत्रक (PAC) एलन-ब्रैडली द्वारा निर्मित है।नियंत्रक आम तौर पर मशीन नियंत्रण और मध्यम प्रक्रिया अनुप्रयोगों में प्रयोग किया जाता हैनियंत्रक में एक एकीकृत RS232 और एक ईथरनेट संचार पोर्ट है।

RS232 इंटरफेस का डिफ़ॉल्ट कॉन्फ़िगरेशन DF1 फुल डुप्लेक्स है, 19.2 Kbps, कोई समता नहीं, स्टेशन पता 0, कोई हैंडशेक नहीं, BCC त्रुटि का पता लगाने, एम्बेडेड प्रतिक्रिया का स्वचालित पता लगाने, 8 डेटा बिट्स,और 1 स्टॉप बिट. यह डिफ़ॉल्ट विन्यास डिवाइस के साथ प्रारंभिक संचार स्थापित करने के लिए मैन्युअल रूप से विन्यस्त किया जा सकता है.स्वतः विन्यास का उपयोग स्वचालित रूप से संचार सेटिंग्स का पता लगाने के लिए किया जा सकता हैRS232 पोर्ट को बारकोड उपकरणों को जोड़ने के लिए एक ASCII प्रोटोकॉल इंटरफ़ेस के रूप में भी कॉन्फ़िगर किया जा सकता है, जो आमतौर पर विनिर्माण प्रक्रियाओं में उपयोग किए जाते हैं।

ईथरनेट संचार के लिए प्रारंभिक विन्यास की आवश्यकता होती है, जो BOOTP-DHCP का उपयोग करके या RS232 इंटरफ़ेस के माध्यम से डाउनलोड करके किया जा सकता है।नियंत्रक को BOOTP मेजबान से जोड़ने के लिए एक ईथरनेट केबल की आवश्यकता होती है.

एलन-ब्रैडली 1769-एल 32 ई कॉम्पैक्ट लॉजिक कंट्रोलर एक अद्वितीय, कॉम्पैक्ट और लागत प्रभावी पैकेज में आता है। इसमें एक (1) ईथरनेट और एक (1) सीरियल संचार पोर्ट एकीकृत है।यह एक 1747-CP3 या 1756-CP3 केबल या एक ईथरनेट केबल के माध्यम से डिवाइस से जुड़ा जा सकता हैइसमें 750 केबी एकीकृत उपयोगकर्ता मेमोरी है और इसे कॉम्पैक्ट फ्लैश कार्ड, मॉडल संख्या 1784-CF128 के साथ विस्तारित किया जा सकता है।

1769-L32E में एक विनिमेय बैटरी है जिसका भाग संख्या 1769-BA है।नियंत्रक दो विस्तार केबलों के माध्यम से जुड़े तीन 1/O समूहों के साथ सोलह (16) कॉम्पैक्ट I/O मॉड्यूल तक की स्थापना का समर्थन करता है. 1769-L32E में 850 mA का (5 वोल्ट) डीसी करंट और 6.5 वाट तक का हीट डिस्पैशन है। 1769-L32E को DIN माउंटिंग या पैनल माउंटिंग विधियों का उपयोग करके आसानी से स्थापित किया जा सकता है।डीआईएन ब्रैकेट में 30 जी का ऑपरेटिंग इम्पैक्ट रेटिंग और 50 जी का गैर-ऑपरेटिंग इम्पैक्ट रेटिंग है, जबकि पैनल के पास काम करने के मोड में 30 जी और काम नहीं करने के मोड में 50 जी का प्रभाव है।

1769-L32E नियंत्रक के पास ऑपरेटिंग मोड में 5 जी की कंपन रेटिंग है। यह 1.1 से 1.8 एन-मीटर के माउंटिंग टॉर्क बल का सामना कर सकता है।1769-एल32ई का ऑपरेटिंग तापमान 0 से 60 डिग्री सेल्सियस (32 से 140 डिग्री फ़ारेनहाइट) है, -40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फ़ारेनहाइट) के भंडारण तापमान रेंज, और 0 से 95% की गैर-संक्षेपण सापेक्ष आर्द्रता रेंज।Logix नियंत्रक प्रमाणित उत्सर्जन (CISPA11) रेटिंग का एक सेट है और एक अद्वितीय खुला आवास हैफंसे हुए लाइनों के लिए अनुशंसित लाइन का आकार 22 से 16 AWG के बीच है, जबकि ठोस लाइनों को 22 से 14 AWG के बीच रेट किया जाना चाहिए।मॉड्यूल शिपमेंट के समय लगभग 2 पाउंड वजन और 8x8x 5 इंच का माप.

कॉम्पैक्टलॉगिक्स 1769 श्रृंखला विरासत एलन ब्रैडली पीएलसी श्रृंखला, पीएलसी 5 और एसएलसी 500 के लिए माइग्रेशन प्लेटफॉर्म के रूप में कार्य करती है।यह सुनिश्चित करें कि पूर्व प्रोसेसर क्षमताओं को बनाए रखा और बढ़ाया जाए.
1769-L32E प्रोसेसर सोलह (16) कॉम्पैक्ट I/O मॉड्यूल तक फिट कर सकता है। यह तीन (3) /O एक्सटेंशन लाइब्रेरी जोड़कर एक्सटेंशन का भी समर्थन करता है।नियंत्रक में 750 किलोबाइट की एक एकीकृत मेमोरी है और इसे 1784-CF64 या 1784-CF128 कॉम्पैक्टफ्लैश कार्ड स्थापित करके गैर-विलायक मेमोरी से जोड़ा जा सकता है. नियंत्रक उपयोगकर्ता मेमोरी को आरक्षित करने के लिए 1769-BA का उपयोग करता है. बैटरी के पूर्ण डिस्चार्ज से बचें, क्योंकि इससे उपयोगकर्ता कार्यक्रमों सहित उपयोगकर्ता मेमोरी मिट सकती है. ऐसी घटनाओं को रोकने के लिए गैर-अस्थिर मेमोरी का उपयोग करें.
