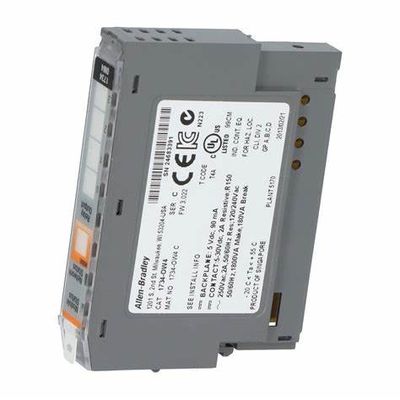

1734-OW4 चार (4) एकल ध्रुव के साथ असतत आउटपुट मॉड्यूल

1734-OW4 एक POINT O/I मॉड्यूल है। यह मॉड्यूल चार (4) सिंगल पोल, सिंगल थ्रो (SPST) नॉर्मली ओपन (N.O.) कॉन्टैक्ट्स वाला एक डिस्क्रीट आउटपुट मॉड्यूल है। ये कॉन्टैक्ट आउटपुट वोल्टेज-मुक्त कॉन्टैक्ट्स हैं और 5-30 VDC; 120 VAC और 250 VAC वोल्टेज के साथ काम करने का समर्थन करते हैं। इसमें एक कॉम्पैक्ट और छोटा डिज़ाइन है, जो वितरित I/O आर्किटेक्चर को लागू करने के लिए आदर्श रूप से उपयोग किया जाता है और DIN रेल पर इंस्टॉलेशन का समर्थन करता है और सिग्नल और इनपुट पावर की वायरिंग के लिए उपयुक्त टर्मिनल बेस के साथ जुड़ता है, जैसे कि 1734-TB, 1734-TBS, 1734-TOP, या 1734-TOPS।

1734-OW4 कॉन्टैक्ट आउटपुट ON से OFF तक 26 ms के सिग्नल ट्रांज़िशन डिले और 30 m? के प्रारंभिक कॉन्टैक्ट प्रतिरोध को प्रदर्शित करता है। इस डिवाइस को संचालित करने के लिए, इसे 80 mA POINTBus करंट के साथ आवंटित किया जाना चाहिए, जबकि मॉड्यूल का पावर डिसिपेशन 0.5 W और थर्मल डिसिपेशन 1.7 BTU/Hr है।

1734-OW4 किसी भी उपलब्ध POINT I/O कम्युनिकेशन एडॉप्टर जैसे कि ईथरनेट, कंट्रोलनेट और प्रोफिबस एडॉप्टर का समर्थन करता है। ये एडॉप्टर 1734-OW4 को कंट्रोललॉगिक्स और कॉम्पैक्टलॉगिक्स जैसे पार्टनर कंट्रोलर से कमांड प्राप्त करने और ऑटोमेशन सीक्वेंस को लागू करने में सक्षम बनाते हैं। इसके अतिरिक्त, आवश्यक I/O प्राप्त करने के लिए इसे किसी भी अन्य पॉइंट I/O मॉड्यूल के साथ मिश्रित किया जा सकता है।

1734-OW4 में ऑपरेटिंग तापमान की आवश्यकता -20…55 डिग्री C (-4…131 डिग्री F) और नॉन-ऑपरेटिंग तापमान -40…85 डिग्री C (-40…185 डिग्री F) है, जबकि सापेक्ष आर्द्रता 5-95%, नॉन-कंडेंसिंग है।

1734-OW4 POINT I/O 4 रिले आउटपुट मॉड्यूल एक इलेक्ट्रॉनिक मॉड्यूल है जिसमें 4 ओपन इलेक्ट्रोमैकेनिकल रिले आउटपुट हैं, जिनमें ON से OFF तक 20ms का आउटपुट डिले टाइम है। इसमें 240V AC पर 1.2 mA का अधिकतम OFF-स्टेट लीकेज करंट है, जो एक ब्लीड रेसिस्टर के माध्यम से होता है। 1734-OW4 में 30m? का कॉन्टैक्ट प्रतिरोध है, जिसमें 1.7 BTU/hr के बराबर थर्मल डिसिपेशन पर 0.5W पावर डिसिपेशन है। इसका POINT BUS करंट 80mA है जिसमें 5V DC का बैकप्लेन पावर है, और इसे किसी भी 4 1734 बेस टर्मिनल मॉड्यूल पर स्थापित किया जा सकता है।

1734-OW4 को बेस ब्लॉक द्वारा निर्धारित टर्मिनल बेस स्क्रू का उपयोग करके DIN रेल पर लगाया जाता है। इसमें 120-240V AC पर 2A का कॉन्टैक्ट रेटिंग है, और 250V का आइसोलेशन वोल्टेज है, जिसे 60 सेकंड के लिए 2550V DC पर फील्ड और सिस्टम के बीच और कॉन्टैक्ट सेट के बीच परीक्षण किया गया है। 1734-OW4 में अधिकतम स्विचिंग फ्रीक्वेंसी 3 सेकंड में 1 ऑपरेशन है, और यह लोड-निर्भर है, जिसमें 100,000-साइकिल लोड-निर्भर इलेक्ट्रिकल कॉन्टैक्ट लाइफ एक्सपेक्टेंसी है। इसे T4 और T4A तापमान कोड के साथ नामित किया गया है, और मॉड्यूल में एक ओपन-स्टाइल एनक्लोजर टाइप है। इसमें 0.25-2.5mm2 (22-14 AWG) सॉलिड और स्ट्रैंडेड कॉपर वायर के लिए एक सिंगल ON सिग्नल वायर कैटेगरी है, जो 85 डिग्री C पर रेटेड है। 1734-OW4 में 5-95% नॉन-कंडेंसिंग आर्द्रता पर -20 और 55 डिग्री C (-4 और 131 डिग्री F) के बीच ऑपरेटिंग तापमान है। इसमें 30G का ऑपरेशनल शॉक रेटिंग और 5G (10-500Hz) के कंपन पर है। प्रत्येक 1734-OW4 डिजिटल कॉन्टैक्ट मॉड्यूल का आउटपुट 240VDC RMS पर 2A रेटेड है और करंट लोड-निर्भर है। इसमें 4 N.O. रिले आउटपुट और 80 मिलीएम्पीयर का POINTBus करंट है, जिसमें अधिकतम पावर डिसिपेशन 0.5 वाट है।
