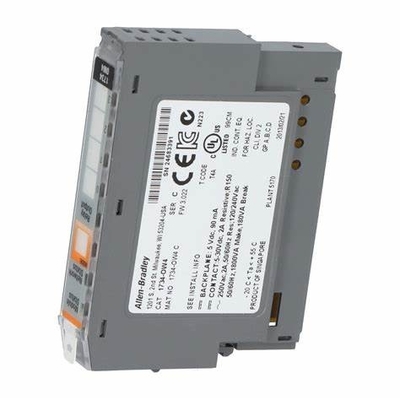

1734-OW4 ALLEN BRADLEY चार (4) एकल ध्रुव के साथ असतत आउटपुट मॉड्यूल

एलन-ब्रैडली 1734-OW4 एक POINT O/I मॉड्यूल है। यह मॉड्यूल चार (4) सिंगल पोल, सिंगल थ्रो (SPST) सामान्य रूप से ओपन (एन.ओ.) संपर्कों के साथ एक असतत आउटपुट मॉड्यूल है।ये संपर्क आउटपुट 5-30 वीडीसी के साथ काम कर रहे वोल्टेज मुक्त संपर्क और समर्थन हैं120 वीएसी और 250 वीएसी वोल्टेज। इसका कॉम्पैक्ट और छोटा डिजाइन है, ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP, या 1734-TOPS।

1734-OW4 संपर्क आउटपुट में 26 एमएस की ऑन से ऑफ सिग्नल संक्रमण देरी होती है। इस उपकरण को संचालित करने के लिए,यह 80 mA POINTBus धारा के साथ आवंटित किया जाना चाहिए जबकि मॉड्यूल की शक्ति अपव्यय 0 है.5 W और 1.7 BTU/Hr का थर्मल डिसिपेशन

1734-OW4 किसी भी उपलब्ध POINT I/O संचार एडॉप्टर जैसे ईथरनेट, कंट्रोलनेट और प्रोफीबस एडॉप्टर का समर्थन करता है।ये एडेप्टर 1734-OW4 को पार्टनर कंट्रोलर जैसे ControlLogix और CompactLogix से कमांड प्राप्त करने और स्वचालन अनुक्रम को लागू करने में सक्षम बनाते हैंइसके अतिरिक्त, यह आवश्यक I/O प्राप्त करने के लिए किसी अन्य बिंदु I/O मॉड्यूल के साथ मिश्रित किया जा सकता है।

1734-ओडब्ल्यू 4 में -20...55 डिग्री सेल्सियस (-4...131 डिग्री फारेनहाइट) और -40...85 डिग्री सेल्सियस (-40...185 डिग्री फारेनहाइट) के गैर-प्रचालन तापमान की आवश्यकता होती है जबकि सापेक्ष आर्द्रता 5-95% होती है,नॉन-कंडेन्सेटिंग.

एलन-ब्रैडली 1734-OW4 पॉइंट I/O 4 रिले आउटपुट मॉड्यूल एक इलेक्ट्रॉनिक मॉड्यूल है जिसमें 4 खुले इलेक्ट्रोमैकेनिकल रिले आउटपुट हैं जिसमें ऑन से ऑफ तक 20 एमएस आउटपुट विलंब समय है।यह 1 की एक अधिकतम OFF-राज्य रिसाव वर्तमान है.2 mA @ 240V AC एक रक्तस्राव प्रतिरोधक के माध्यम से। 1734-OW4 में 30m का संपर्क प्रतिरोध है, जिसमें 1.7 BTU/hr समकक्ष थर्मल अपव्यय पर 0.5W बिजली अपव्यय है।इसका पॉइंट बस करंट 80mA है 5V DC के बैकप्लेन पावर के साथ, और इसे 4 1734 बेस टर्मिनल मॉड्यूल में से किसी पर भी स्थापित किया जा सकता है।

1734-OW4 आधार ब्लॉक द्वारा निर्धारित टर्मिनल आधार शिकंजा का उपयोग कर एक DIN रेल पर लगाया जाता है। यह 2A पर 120-240V AC का एक संपर्क रेटिंग है,और क्षेत्र और प्रणाली के बीच और संपर्क सेट के बीच 2550V डीसी पर 60s के लिए परीक्षण किया 250V का एक अलगाव वोल्टेज1734-OW4 की अधिकतम स्विचिंग आवृत्ति 1 ऑपरेशन प्रति 3 सेकंड है, और यह लोड-निर्भर है, जिसमें 100,000 चक्र लोड-निर्भर विद्युत संपर्क जीवन प्रत्याशा है।यह T4 और T4A तापमान कोड के साथ चिह्नित है, और मॉड्यूल में एक ओपन-स्टाइल कैबिनेट प्रकार है। इसमें एक एकल ऑन सिग्नल वायर श्रेणी है जिसमें 0.25-2.5 मिमी 2 (22-14 AWG) ठोस और स्ट्रैन्डेड तांबे की तार 85 डिग्री सेल्सियस पर नामित है।1734-OW4 का ऑपरेटिंग तापमान -20 से 55 डिग्री के बीच है. C (-4 और 131 डिग्री फारेनहाइट) 5-95% गैर-संक्षेपण आर्द्रता पर। इसमें 30G का परिचालन शॉक रेटिंग और 5G (10-500 हर्ट्ज) के कंपन पर है।प्रत्येक 1734-OW4 डिजिटल संपर्क मॉड्यूल की आउटपुट 2A पर 240VDC आरएमएस है और वर्तमान भार-निर्भर हैइसमें 4 एन.ओ. रिले आउटपुट और 80 मिलीअम्पियर की पॉइंटबस धारा है।
