| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | कार्टून |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100+पीसी+स्टॉक पर |

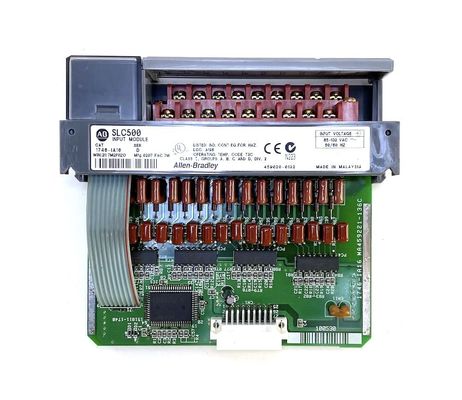

1746-IA16 एक एसी इनपुट मॉड्यूल है जो एसएलसी 500 कंट्रोलर प्लेटफॉर्म के घटक के रूप में उपयोग के लिए संगत है। इस इनपुट मॉड्यूल में सोलह (16) चैनल हैं जो 85-132 वीएसी के एसी सिग्नल वोल्टेज रेंज को स्वीकार करते हैं।
इनपुट मॉड्यूल किसी भी प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) के आवश्यक घटक हैं क्योंकि यह प्रक्रिया में असतत उपकरणों के लिए वास्तविक समय इंटरफ़ेस प्रदान करता है।यह तर्क प्रसंस्करण के लिए नियंत्रक के संदर्भ के लिए सिग्नलिंग उपकरणों की वास्तविक स्थिति का प्रतिनिधित्व करता है. अधिकांश पीएलसी सिस्टम उपयोगकर्ता प्रोग्राम निष्पादित करने के लिए प्राथमिक चरण के रूप में इनपुट स्कैन करते हैं। यदि इनपुट सिग्नल का पता नहीं लगाया जाता है, तो नियंत्रक के पास प्रोग्राम निष्पादित करने के लिए कोई संदर्भ नहीं होगा।
इस एसी इनपुट मॉड्यूल में बीस (20) टर्मिनल हैं। सभी टर्मिनलों का उपयोग टर्मिनल 18 और 19 के साथ आंतरिक रूप से जुड़े कॉमन्स के रूप में किया जाता है।इस मॉड्यूल के टर्मिनल ब्लॉक हटाने योग्य है जबकि इनपुट टर्मिनल को फिर से जोड़ने की आवश्यकता को समाप्त करते हुए इनपुट मॉड्यूल की प्रतिस्थापन की अनुमति देता है.
इसमें मॉड्यूल के संचालन को ठीक करने के लिए समायोज्य मापदंड हैं। जब तक चेसिस में स्थापना का समर्थन करने के लिए उपलब्ध स्लॉट होते हैं तब तक 1746-IA16 को स्थापित करते समय कोई सीमा नहीं होती है।यह मॉड्यूल स्थिर हार्डवेयर या मॉड्यूलर हार्डवेयर शैली नियंत्रक में स्थापित किया जा सकता है, स्थानीय रूप से या एक विस्तार रैक में।
यह मॉड्यूल SLC 500 AC इनपुट मॉड्यूल से संबंधित है जिसके ऑपरेटिंग वोल्टेज की श्रेणी 100-120VAC है। 200/240VAC वोल्टेज ऑपरेशन के लिए समकक्ष भाग संख्या 17460IM16 है।दोनों मॉड्यूल आंतरिक सुरक्षा सर्किट प्रदान नहीं करतेकिसी भी एसी इनपुट डिवाइस जो इस मॉड्यूल के लिए समाप्त किया जाएगा एसएलसी 500 इनपुट सर्किट inrush वर्तमान के साथ संगत होना चाहिए।
1746-IA16 का वजन 0.34 किलोग्राम है और इसका आयाम 5 x 2 x 6 (13 सेमी x 5 सेमी x 15 सेमी) है। नियंत्रक मॉड्यूल में 0.27 वाट प्रति बिंदु है जिसमें न्यूनतम 0.425 वाट और कुल 4.8 वाट है।मॉड्यूल में एक 100 ‡ 120V AC इनपुट सिग्नल वोल्टेज श्रेणी है जिसमें प्रति आम और 16 इनपुट 16 अंक हैं. 1746-IA16 एक सामान्य प्रयोजन इनपुट अनुप्रयोग है। माउंटिंग एक चेसिस-प्रकार है और इसमें 16 चैनल हैं। ऑपरेटिंग वोल्टेज 85 से 132V एसी इनपुट सिग्नल तक है।इसमें एक प्रोग्राम करने योग्य नियंत्रक के लिए 16 चैनल डिजिटल एसी इनपुट मॉड्यूल है. ऑपरेटिंग वोल्टेज 47 ‡ 63 हर्ट्ज ऑपरेटिंग आवृत्ति पर 85 ‡ 132 वी एसी है। 5 वी डीसी पर बैक-प्लेन करंट की खपत 0.085 एमए है और यह 24 वी डीसी पर 0.0 ए है।
ऑन-डेल के लिए सिग्नल अधिकतम 35 एमएस पर है और ऑफ-डेल के लिए सिग्नल अधिकतम 45 एमएस पर है। जबकि अधिकतम ऑफ-स्टेट वोल्टेज 30 वी एसी और ऑफ-स्टेट करंट 2 एमए तक पहुंचता है।120V AC पर इनपुट करंट 12 mA नाममात्र है. 1746-IA16 में अधिकतम 500 माइक्रोसेकंड और 0.8 एमए अधिकतम इनरश करंट की इनरश करंट अवधि होती है।
|
|
