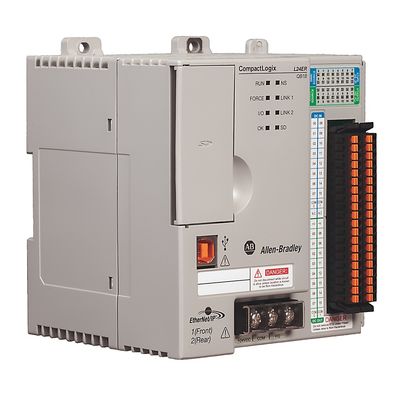

1769-L24ERQB1B कॉम्पैक्टलॉजिक्स 5370 L2 पैक्ड कंट्रोलर

1769-L24ER-QB1B एक कॉम्पैक्टलॉजिक 5370 L2 पैक्ड कंट्रोलर है जिसमें बत्तीस (32) I/O चैनल और दो (2) ईथरनेट संचार पोर्ट हैं। इन I/O चैनलों में सोलह (16) डीसी इनपुट और सोलह (16) डीसी आउटपुट चैनल शामिल हैं। इनपुट चैनलों के लिए, यह 24 वोल्ट डीसी के नाममात्र वोल्टेज और 10 से 28.8 VDC की ऑपरेटिंग रेंज के साथ संचालित होता है।
1769-L24ER-QB1B का वर्तमान ड्रॉ 5 वोल्ट डीसी पर 1.54 ए और 24 वोल्ट डीसी पर 0.95 ए है। ऑफ-स्टेट में, इसमें अधिकतम 1.5 एमए का करंट और 5 वोल्ट डीसी का अधिकतम वोल्टेज होता है। इसके ऑन-स्टेट करंट प्रति चैनल 24 वोल्ट डीसी पर 2 एमए और प्रति चैनल 24 वोल्ट डीसी पर 5 एमए हैं, जो क्रमशः न्यूनतम और अधिकतम हैं। इस कंट्रोलर के आउटपुट चैनलों में 24 वोल्ट डीसी का नाममात्र वोल्टेज और 20.4 से 26.4 वोल्ट डीसी की ऑपरेटिंग वोल्टेज रेंज है। जब ऑन-स्टेट में होता है, तो इसमें 1 ए पर 1 वोल्ट डीसी का अधिकतम वोल्टेज ड्रॉप और प्रति चैनल 24 वोल्ट डीसी पर 0.5 एमए का अधिकतम करंट होता है। 1769-L24ER-QB1B का प्रति पॉइंट करंट 40 डिग्री सेल्सियस पर 0.83 ए और 60 डिग्री सेल्सियस पर 0.5 ए है, जबकि इसका प्रति मॉड्यूल करंट 40 डिग्री सेल्सियस पर 6.64 ए और 60 डिग्री सेल्सियस पर 4 ए है।
1769-L24ER-QB1B कंट्रोलर की बिजली आपूर्ति 24 वोल्ट डीसी है और यह अलग है। यह 0.75 एमबी मेमोरी के साथ आता है जिसे आप मानक 1 जीबी मानक सिक्योर डिजिटल (एसडी) मेमोरी कार्ड या वैकल्पिक 2 जीबी मेमोरी कार्ड का उपयोग करके विस्तारित कर सकते हैं। यह कंट्रोलर यूएसबी और डुअलपोर्ट ईथरनेट डीएलआर इंटरफ़ेस का उपयोग करता है और इसमें बिल्ट-इन स्टेटस एलईडी हैं। पूरे 1769-L24ER-QB1B कंट्रोलर का माप 4.53 x 4.13 x 4.65 इंच है।

भाग संख्या 1769-L24ER-QB1B वाला उत्पाद एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) है जो 1769 कॉम्पैक्टलॉजिक उत्पाद परिवार से संबंधित है। यह कंट्रोलर एक पैक्ड कंट्रोलर है, जिसमें विभिन्न संचार पोर्ट, एकीकृत मेमोरी, बिजली आपूर्ति और इनपुट और आउटपुट चैनल जैसे एकीकृत घटक हैं।

इस पैक्ड कंट्रोलर में दो (2) ईथरनेट संचार पोर्ट हैं, जो डिवाइस लेवल रिंग (डीएलआर) या रिंग टोपोलॉजी का समर्थन करते हैं। इस पोर्ट से 8 ईथरनेट नोड्स तक कनेक्ट किए जा सकते हैं। इसमें एक एम्बेडेड बिजली आपूर्ति भी है जो कंट्रोलर असेंबली को ऊर्जा देने के लिए 24VDC नाममात्र इनपुट वोल्टेज पर संचालित होती है। इसमें सोलह (16) असतत 24VDC सिंक / सोर्स इनपुट, सोलह (16) 24VDC सोर्स आउटपुट भी हैं। एकीकृत मेमोरी 768Kbytes है जिसे 1 जीबी उपलब्ध मेमोरी (कंट्रोलर के साथ शिप किया गया) या 2 जीबी उपलब्ध मेमोरी वाले 1784-SD2 कार्ड के साथ 1784-SD1 कार्ड का उपयोग करके गैर-वाष्पशील मेमोरी जोड़कर विस्तारित किया जा सकता है। इस कंट्रोलर के अन्य संचार पोर्ट हैं (1) सीरियल पोर्ट और एक (1) यूएसबी पोर्ट।

इस कंट्रोलर के साथ चार (4) 1769 कॉम्पैक्ट I/O मॉड्यूल तक स्थापित किए जा सकते हैं। यह छोटे से मध्यम अनुप्रयोगों में उपयोग के लिए आदर्श है। 32 कंट्रोलर कार्य तक बनाए और कॉन्फ़िगर किए जा सकते हैं, प्रत्येक कार्य 100 निरंतर प्रोग्राम या कार्य चलाता है।

RS232 संचार पोर्ट ASCII, DH485 या DF1 संचार प्रोटोकॉल का समर्थन करता है। यह चैनल एक पूरी तरह से अलग चैनल है जो 38.4 kbps की अधिकतम ट्रांसमिशन गति का समर्थन करता है, जबकि ईथरनेट संचार पोर्ट रैखिक टोपोलॉजी का समर्थन करता है और अधिकतम 8 नोड्स स्वीकार करता है।
