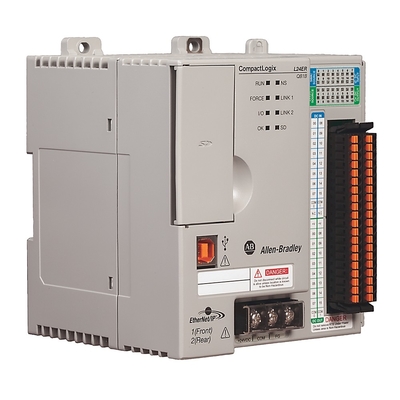

1769-L24ERQB1B ALLEN BRADLEY कॉम्पैक्टलॉजिक्स 5370 L2 पैकेज किए गए नियंत्रक

एलन-ब्रैडली 1769-एल 24ईआर-क्यूबी1बी एक कॉम्पैक्टलॉगिक्स 5370 एल 2 पैक किए गए नियंत्रक है जो तीस-दो (32) आई / ओ चैनलों और दो (2) ईथरनेट संचार पोर्ट के साथ आता है।इन I/O चैनलों में सोलह (16) डीसी इनपुट और सोलह (16) डीसी आउटपुट चैनल शामिल हैंइनपुट चैनलों के लिए, यह 24 वोल्ट डीसी के नाममात्र वोल्टेज के साथ 10 से 28.8 वीडीसी की परिचालन सीमा के साथ काम करता है।
1769-L24ER-QB1B का वर्तमान 1.54 A 5 वोल्ट DC पर और 0.95 A 24 वोल्ट DC पर है। बंद अवस्था में, इसकी अधिकतम धारा 1.5 mA और अधिकतम वोल्टेज 5 वोल्ट DC है।इसकी ऑन स्टेट करंट 2 एमए 24 वोल्ट डीसी प्रति चैनल और 5 एमए 24 वोल्ट डीसी प्रति चैनल है, जो क्रमशः न्यूनतम और अधिकतम हैं। इस नियंत्रक के आउटपुट चैनलों का नाममात्र वोल्टेज 24 वोल्ट डीसी और ऑपरेटिंग वोल्टेज रेंज 20.4 से 26.4 वोल्ट डीसी है।जब एक पर राज्य में1769-L24ER-QB1B का अधिकतम वोल्टेज ड्रॉप 1 ए पर 1 वोल्ट डीसी और अधिकतम धारा 0.5 एमए प्रति चैनल 24 वोल्ट डीसी पर है। 1769-L24ER-QB1B की धारा प्रति बिंदु 0.83 ए 40 डिग्री सेल्सियस और 0.0 डिग्री सेल्सियस पर है।60 डिग्री सेल्सियस पर 5 ए, जबकि प्रति मॉड्यूल इसका प्रवाह 40 डिग्री सेल्सियस पर 6.64 ए और 60 डिग्री सेल्सियस पर 4 ए है।
1769-L24ER-QB1B नियंत्रक की बिजली की आपूर्ति 24 वोल्ट डीसी है और यह अलग है। यह 0 के साथ आता है।75 एमबी मेमोरी जिसे आप मानक 1 जीबी मानक सुरक्षित डिजिटल (एसडी) मेमोरी कार्ड या वैकल्पिक 2 जीबी मेमोरी कार्ड का उपयोग करके विस्तारित कर सकते हैं. यह नियंत्रक यूएसबी और डुअलपोर्ट ईथरनेट डीएलआर इंटरफ़ेस का उपयोग करता है और अंतर्निहित स्थिति एल ई डी के साथ आता है। पूरे 1769-L24ER-QB1B नियंत्रक का आकार 4.53 x 4.13 x 4.65 इंच है।

भाग संख्या 1769-L24ER-QB1B के साथ एलन-ब्रैडली उत्पाद एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) है जो 1769 कॉम्पैक्टलॉगिक्स उत्पाद परिवार से संबंधित है। यह नियंत्रक एक पैकेज कंट्रोलर है,कई संचार पोर्ट जैसे एकीकृत घटकों के साथ, एकीकृत मेमोरी, बिजली की आपूर्ति और इनपुट और आउटपुट चैनल।

इस पैकेज किए गए नियंत्रक में दो (2) ईथरनेट संचार पोर्ट हैं, जो डिवाइस स्तर रिंग (डीएलआर) या रिंग टोपोलॉजी का समर्थन करता है। इस पोर्ट से 8 ईथरनेट नोड्स तक कनेक्ट किया जा सकता है।यह भी एक एम्बेडेड बिजली की आपूर्ति है कि 24VDC नाममात्र इनपुट वोल्टेज पर काम करता है नियंत्रक विधानसभा को ऊर्जा देने के लिए हैइसमें सोलह (16) 24 वीडीसी सिंक/स्रोत इनपुट और सोलह (16) 24 वीडीसी स्रोत आउटपुट भी हैं। Integrated memory amounts to 768Kbytes which may be expanded by adding a Non-volatile memory through the use of 1784-SD1 card with 1 Gb of available memory (shipped with controller) or 1784-SD2 card with 2 GB of available memoryइस नियंत्रक के अन्य संचार पोर्ट (1) सीरियल पोर्ट और एक (1) यूएसबी पोर्ट हैं।

इस नियंत्रक के साथ चार (4) 1769 कॉम्पैक्ट I/O मॉड्यूल तक स्थापित किए जा सकते हैं। यह छोटे से मध्यम अनुप्रयोगों में उपयोग के लिए आदर्श है।32 तक नियंत्रक कार्य बनाए और कॉन्फ़िगर किए जा सकते हैं प्रत्येक कार्य 100 निरंतर कार्यक्रम या कार्य चला रहा है.

RS232 संचार पोर्ट ASCII, DH485 या DF1 संचार प्रोटोकॉल का समर्थन करता है। यह चैनल एक पूरी तरह से अलग चैनल है जो अधिकतम प्रसारण गति का समर्थन करता है 38.4 kbps जबकि ईथरनेट संचार पोर्ट रैखिक टोपोलॉजी का समर्थन करता है और अधिकतम 8 नोड्स को स्वीकार करता है.
