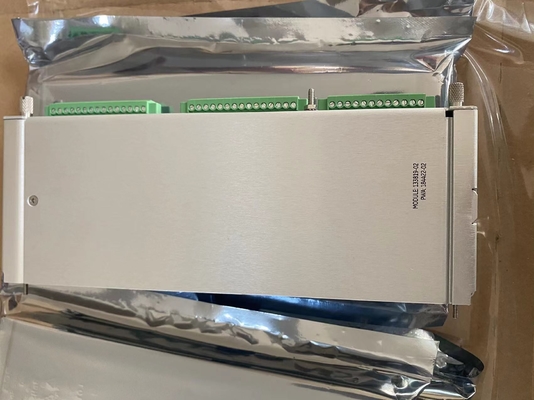

3500/61 133819-02 - आरटीडी/टीसी TEMP I/O मॉड्यूल

विनिर्देश

भाग संख्याः 133819-02
निर्माता: बेंटली नेवादा
श्रृंखलाः 3500
उत्पाद प्रकारः आरटीडी/टीसी टेम्प आई/ओ मॉड्यूल
उपलब्धताः स्टॉक में
निर्माण देश: संयुक्त राज्य अमेरिका (यूएसए)

133819-02 एक आरटीडी/टीसी टेम्प आई/ओ मॉड्यूल है जिसे जनरल इलेक्ट्रिक द्वारा विकसित किया गया है।यह एक 3500/61 RTD/TC गैर-पृथक I/O मॉड्यूल है जिसमें आंतरिक समापन हैं।प्रणाली तापमान निगरानी कार्य करता है और दोनों प्रतिरोध तापमान डिटेक्टर और थर्मोकपल तापमान इनपुट प्राप्त करता हैसिस्टम मॉड्यूल इन इनपुटों को कंडीशन करते हैं. वे उन्हें उपयोगकर्ता-प्रोग्राम करने योग्य अलार्म सेटपॉइंट्स के साथ तुलना करते हैं.

133819-02 कार्यात्मक विवरण

• थर्मोकपल (टीसी) और प्रतिरोध तापमान डिटेक्टर (आरटीडी) तापमान इनपुट दोनों जीई / बेंटली नेवादा 3500/60 और 3500/61 श्रृंखला तापमान मॉनिटर मॉड्यूल द्वारा समर्थित हैं,जो तापमान निगरानी के छह चैनल प्रदान करते हैंइन इनपुटों को मॉड्यूल द्वारा उपयोगकर्ता-प्रोग्राम करने योग्य अलार्म सेटपॉइंट्स से सशर्त रूप से तुलना की जाती है।3500/60 और 3500/61 के बीच एकमात्र अंतर यह है कि बाद के छह चैनलों में से प्रत्येक के लिए रिकॉर्डर आउटपुट है, जबकि पूर्व नहीं करता है।
• 3500 रैक कॉन्फ़िगरेशन सॉफ्टवेयर का उपयोग करके, उपयोगकर्ता आरटीडी या टीसी तापमान रीडिंग करने के लिए मॉड्यूल को कॉन्फ़िगर करता है।कई आई/ओ मॉड्यूल के वेरिएंट हैं जो आरटीडी/टीसी गैर-पृथक या टीसी पृथक हैंआरटीडी/टीसी गैर-पृथक संस्करण को ऐसे इनपुट लेने के लिए कॉन्फ़िगर किया जा सकता है जो या तो टीसी, आरटीडी, या टीसी और आरटीडी का संयोजन हों।बाहरी हस्तक्षेप के खिलाफ सुरक्षा के लिए टीसी पृथक संस्करण द्वारा 250 वीडीसी का चैनल-टू-चैनल अलगाव प्रदान किया जाता है.
• तापमान मॉनिटरों को एक दूसरे के बगल में तीन के समूहों में स्थापित किया जाना चाहिए जब ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) सेटअप में उपयोग किया जाता है।इस प्रणाली का उपयोग दो अलग-अलग मतदान विधियों का उपयोग करता है जब इस तरह से सेट किया जाता है ताकि सटीकता की गारंटी दी जा सके और एकल बिंदु विफलताओं को रोका जा सके.

133819-02 विशेषताएं

• यदि 3500 प्रणाली +35C से अधिक परिवेश तापमान वाले वातावरण में संचालित की जाती है,उपलब्ध पूर्ण पैमाने पर सीमा कम हो जाएगी जब किसी भी अलग थर्मोकॉपर I/O मॉड्यूल का उपयोग किया जाता है (-03 या -04 I/O ऑर्डर विकल्प).
• रेंज को -76F से +1832F, या -60C से +1000C तक कम किया जाएगा। इस स्थिति में सिस्टम प्रभावी ढंग से काम नहीं करेगा, इसलिए इसे इन सेटिंग्स के साथ काम करने के लिए सेट नहीं किया जाना चाहिए।रैक विन्यास सॉफ्टवेयर उपयोगकर्ता को -100C तक एक चैनल विन्यस्त करने के लिए अनुमति देगा

उत्पाद विशेषताएं

• 6 तापमान निगरानी के चैनल
• तापमान इनपुटः प्रत्येक चैनल (3500/61) के प्रतिरोध तापमान डिटेक्टर (RTD) और थर्मोकॉपल (TC) रिकॉर्डर आउटपुट
• ऐसे संस्करण जो आरटीडी/टीसी गैर-पृथक या टीसी पृथक हैं
