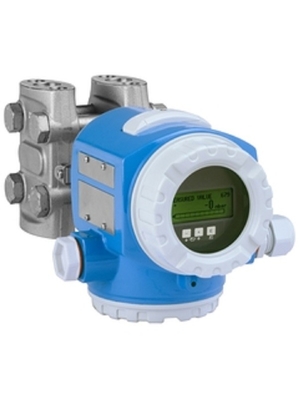

PMD75-ACA7FB3DAAU अंतर दबाव डेल्टाबार PMD75 FKM विटन सील

PMD75-ACA7FB3DAAU दबाव अंतर डेल्टाबार PMD75

अनुमोदनः एक गैर खतरनाक क्षेत्र
आउटपुट; ऑपरेटिंगः C 4-20mA HART; अंदर
आवास; कवर सीलिंग; केबल प्रवेशः A T14 Alu IP66/67 NEMA6P; EPDM; M20 ग्रंथि, T14 = साइड कवर (Ex d > M20 धागा)
नाममात्र सीमा; सेल सामग्री; पीएनः 7F 500mbar/50kPa/7.5psi; 316L; 160bar/ 16MPa/2400psi
कैलिब्रेशन; यूनिटः बी **अनुकूलित; अतिरिक्त स्पेसिफिकेशन देखें।
झिल्ली सामग्रीः 3 मोनेल
प्रक्रिया कनेक्शनः D NPT1/4-18 IEC61518 UNF7/16-20, 316L 2 वाल्व सहित, 316L
सील: एक एफकेएम विटन
अतिरिक्त विकल्प 1: A चयनित नहीं
अतिरिक्त विकल्प 2: यू माउंटिंग ब्रैकेट, दीवार/पाइप, 316L, भारी कार्य डिजाइन
विवरणःनिम्न सीमा मानः -10 एमबीआर
ऊपरी सीमा मानः 300 mbar
माप विशेषता: रैखिक
4mA पर डिस्प्ले (केवल हार्ट): शून्य
20 एमए पर डिस्प्ले (केवल हार्ट): शून्य
प्रदर्शन इकाईः शून्य

एक नज़र में विनिर्देश
सटीकता
मानकः 0.05%
प्लैटिनम: 0.035% तक
अधिकतम माप त्रुटि
0,075%
"प्लेटिनम" 0,05%
प्रक्रिया का तापमान
-40 °C...85 °C
(-40 °F...185 °F)
मध्यम तापमान सीमा
दबाव पाइप से तापमान ढाल
दबाव मापने की सीमा
10 एमबीआर... 250 बार
(0.15 पीएसआई...3750 पीएसआई)
प्रसंस्करण दबाव/अधिकतम अतिचाप सीमा
420 बार (6300 पीएसआई)
मुख्य गीले भाग
मिश्र धातु C276
316L
मोनेल
टैंटलम
अधिकतम माप दूरी
400 मीटर (1.312 फीट) H2O
अधिकतम प्रक्रिया दबाव
अधिकतम 420 बार
(अधिकतम 6091 psi)
सामग्री प्रक्रिया झिल्ली
316L, मिश्र धातुC,
टैंटल,
सोना-रोडियम
माप सेल
10 एमबीआर... 250 बार
(0.15 पीएसआई...3750 पीएसआई)

आवेदन का क्षेत्र
डेल्टाबार PMD75 अंतर दबाव ट्रांसमीटर, जिसमें पिज़ोरेसिटिव सेंसर और वेल्डेड धातु झिल्ली है, का उपयोग सभी उद्योगों में तरल पदार्थों, वाष्पों और गैसों में निरंतर माप के लिए किया जाता है।3-कुंजी संचालन सरल और विश्वसनीय कमीशन और संचालन के लिए सक्षम बनाता हैएकीकृत HistoROM डेटा मॉड्यूल प्रक्रिया और उपकरण मापदंडों के आसान प्रबंधन की अनुमति देता है। SIL2/3 सुरक्षा अनुप्रयोगों में उपयोग के लिए IEC 61508 के अनुसार डिज़ाइन किया गया है।
तरल पदार्थों में स्तर, मात्रा या द्रव्यमान मापने के लिए, अंतर दबाव निगरानी के साथ ही गैसों, वाष्पों और तरल पदार्थों में प्राथमिक तत्वों के साथ संयोजन में प्रवाह माप (वॉल्यूम या द्रव्यमान प्रवाह) के लिए।

• प्रक्रिया कनेक्शनः थ्रेड
• प्रक्रिया तापमानः -40 से +85°C (-40 से +185°F)
• माप सीमाः 0.25mbar से 40bar (0.0036 से 600psi)
• सटीकताः ±0.05%, "प्लेटिनम" ±0.035% (वैकल्पिक)
• अंतर्राष्ट्रीय विस्फोट सुरक्षा प्रमाण पत्र, ओवरफिल रोकथाम WHG, SIL, स्वच्छता अनुमोदन, समुद्री अनुमोदन

लाभ

• सर्वोत्तम सटीकता, पुनः प्रयोज्यता और दीर्घकालिक स्थिरता
• IEC 61508 के अनुसार प्रमाणित SIL2/3 तक की क्षमताओं के साथ गैस-टाइट फीडथ्रू के कारण उच्चतम सुरक्षा
• स्थानीय डिस्प्ले के माध्यम से आसान मेनू-निर्देशित कमीशन, 4 से 20mA तक HART, PROFIBUS PA, FOUNDATION Fieldbus के साथ
• त्वरित और आसान कमीशन, रखरखाव और निदान के लिए हिस्टोरम डेटा प्रबंधन अवधारणा
• सेंसर, डिस्प्ले या इलेक्ट्रॉनिक्स को आसानी से बदलने के लिए मॉड्यूलर अवधारणा के साथ लागत बचत
• ओवरलोड प्रतिरोधी 420bar / 42MPa / 6300psi तक, कार्य-निरीक्षण
• निर्बाध और स्वतंत्र प्रणाली एकीकरण (HART/PA/FF)
