| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | कार्टून |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100+पीसी+स्टॉक पर |

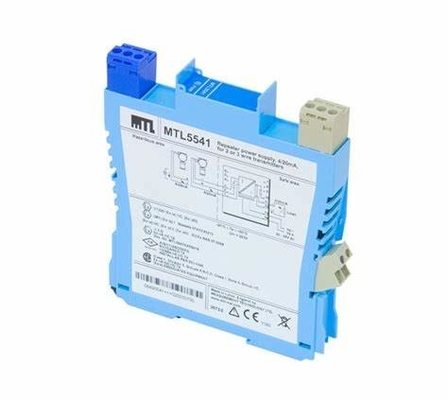

निर्माता: एमटीएल उपकरण
उत्पाद नं. : MTL5541
उत्पाद का प्रकार: दोहरानेवाला बिजली की आपूर्ति
चैनलों की संख्या: एक
प्रेषक का स्थानः क्षेत्र 0, IIC, T4 ̇6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित Div. 1, समूह A खतरनाक स्थान
सुरक्षित क्षेत्र के सर्किट के लहरावः < 50μA पीक-टू-पीक
20°C पर स्थानांतरण सटीकताः 15μA से बेहतर
तापमान विचलनः < 0.8μA/°C
प्रतिक्रिया समयः 50μs के भीतर अंतिम मूल्य के 10% के भीतर सेट करता है
संचार समर्थित: HART® (केवल टर्मिनल 1 और 2)
एलईडी संकेतकः हराः शक्ति संकेत
अधिकतम वर्तमान खपत (20mA संकेत के साथ): 51mA 24V पर
आयाम (LxWxH): 1.58 सेमी x 10.98 सेमी x 12.36 सेमी
वजनः 0.11 किलोग्राम
MTLx541 एक पूर्ण तैरती डीसी आपूर्ति प्रदान करता है एक पारंपरिक 2 या 3 तार 4/20mA ट्रांसमीटर, जो एक खतरनाक क्षेत्र में स्थित है, को ऊर्जा देने के लिएऔर एक सुरक्षित क्षेत्र लोड ड्राइव करने के लिए एक और तैरते सर्किट में वर्तमान दोहराता है. HART 2-वायर ट्रांसमीटर के लिए, इकाई 4/20mA लूप वर्तमान पर ओवरलैप द्विदिश संचार संकेत की अनुमति देता है। वैकल्पिक रूप से,MTLx541S लोड में एक धारा ड्राइव करने के बजाय एक सुरक्षित क्षेत्र कनेक्शन के लिए एक वर्तमान सिंक के रूप में कार्य करता है.
| खतरनाक क्षेत्र इनपुट | सिग्नल रेंजः 0-24 mA (अवर रेंज सहित); ट्रांसमीटर वोल्टेजः 16.5 V 20 mA पर |
| सुरक्षित क्षेत्र आउटपुट | सिग्नल रेंजः 4-20 एमए; नीचे/अति-रेंजः 0-24 एमए; लोड प्रतिरोधः 0 से 360Ω @ 24 एमए, या 0 से 450Ω @ 20 एमए; वर्तमान सिंकः 600Ω अधिकतम; अधिकतम वोल्टेज स्रोतः 24 वीडीसी; आउटपुट प्रतिरोधः > 1 एमओएम |
| बिजली की आवश्यकता | 20-35 वीडीसी. |
| प्रतिक्रिया समय | 50 μs के भीतर अंतिम मूल्य के 10% के भीतर जमा हो जाता है |
| वर्तमान खपत | 51 mA @ 24V |
| अधिकतम शक्ति विसर्जन | 0.7 W @ 24 VDC, 1.0 W @ 24 VDC |
| अलगाव | सुरक्षित क्षेत्र और खतरनाक क्षेत्र के टर्मिनलों के बीच 250 वी आरएमएस, न्यूनतम 1500 वी आरएमएस पर परीक्षण किया गया; सुरक्षित क्षेत्र के सर्किट और बिजली की आपूर्ति के बीच 50 वी |
| 68°F (20°C) पर स्थानांतरण सटीकता | 15 μA से बेहतर |
| एलईडी संकेतक | हराः शक्ति संकेत |
| तापमान सीमाएँ | संचालनः -6 से 140°F (-20 से 60°C); भंडारणः -40 से 176°F (-40 से 80°C) |
| तापमान विचलन | < 0.8μA/°C |
| आर्द्रता | 5 से 95% आरएच |
| घुड़सवार | टी-सेक्शन 35 मिमी डीआईएन रेल (7.5 या 15 मिमी) EN 50022 के अनुसार |
| टर्मिनल | 2.5 मिमी2 तक के स्ट्रैन्डेड या सिंगल-कोर को समायोजित करना |
| सुरक्षा विवरण | Vo= 28 V, Io= 93 mA, Po= 651mW, Um= 253 RMS या DC |
| वजन | 150 ग्राम |
