| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | कार्टून |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100+पीसी+स्टॉक पर |

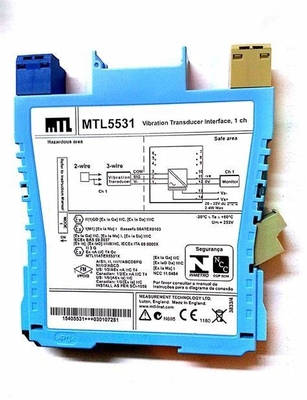

निर्माता: एमटीएल उपकरण
उत्पाद नं. : MTL5531
उत्पाद प्रकारः कंपन ट्रांसड्यूसर इंटरफ़ेस
चैनलों की संख्या: एक
सेंसर का प्रकार: दो या तीन तारों वाला कंपन ट्रांसड्यूसर
सिग्नल स्रोत का स्थानः ज़ोन 0, IIC, T4?? 6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित Div. 1, समूह A खतरनाक स्थान
खतरनाक क्षेत्र इनपुटः इनपुट प्रतिबाधा (टर्मिनल 2 और 3): 10k?
ट्रांसड्यूसर आपूर्ति वर्तमान, 2-वायरः 3.3mA (नाम) 2-वायर सेंसर के लिए, उपयोगकर्ता स्विच द्वारा चयन योग्य
सिग्नल रेंजः न्यूनतम ₹20V, अधिकतम ₹0.5V
डीसी हस्तांतरण सटीकता 20°C परः <±50mV
एलईडी संकेतकः हरा = शक्ति संकेत
आपूर्ति वोल्टेज: 20 से 35 वी डीसी
अधिकतम वर्तमान खपत (10mA ट्रांसड्यूसर भार): 65mA 24V पर
इकाई के भीतर अधिकतम शक्ति अपव्ययः 1.33W
वजनः 0.11 किलोग्राम
MTL 5531 एक खतरनाक क्षेत्र में एक कंपन सेंसर से एक संकेत दोहराता है, सुरक्षित में एक निगरानी प्रणाली के लिए एक आउटपुट प्रदान करता है
क्षेत्र।इंटरफेस 3-वायर धुरी-वर्तमान जांच और त्वरणमीटर या 2-वायर वर्तमान सेंसर के साथ संगत है; चयन किया जा सकता है
बनाया गयाद्वारामॉड्यूल की तरफ एक स्विच।
| सेंसर प्रकार | दो या तीन तारों के कंपन ट्रांसड्यूसर |
| सिग्नल स्रोत का स्थान |
जोन 0, IIC, T4?? 6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित है डिवीजन 1, समूह ए खतरनाक स्थान |
| खतरनाक क्षेत्र का इनपुट |
इनपुट प्रतिबाधा (टर्मिनल 2 और 3): 10kΩ |
| ट्रांसड्यूसर की आपूर्ति करंट, 2-वायर | 3.3mA (नाम) दो तारों वाले सेंसर के लिए, स्विच द्वारा उपयोगकर्ता द्वारा चयनित |
| सिग्नल सीमा | न्यूनतम 20V, अधिकतम 0.5V |
| डीसी हस्तांतरण सटीकता 20°C पर | <±50mV |
| 20 डिग्री सेल्सियस पर एसी स्थानांतरण सटीकता |
0Hz से 1kHz: ±1% 1kHz से 10kHz: ₹5 से +1% 10kHz से 20kHz तकः 10% से +1% |
| तापमान गुणांक |
±50ppm/°C (10 से 65°C) ±100ppm/°C (~20 से 10°C) |
| वोल्टेज बैंडविड्थ | 47kHz पर 3dB (सामान्य) |
| चरण प्रतिक्रिया |
<14μs, के बराबरः 200 हर्ट्ज पर ₹1° 600 हर्ट्ज पर ₹3° 1 किलोहर्ट्ज पर ₹5° 10 किलोहर्ट्ज पर 50° 20 किलोहर्ट्ज पर 100° |
| सुरक्षित क्षेत्र के आउटपुट प्रतिबाधा | <20Ω |
| आपूर्ति वोल्टेज | 20 से 35 वी डीसी |
| सुरक्षा विवरण |
टर्मिनल 3 से 1 Uo=26.6V Io=94mA Po=0.66W Um = 253V rms या dc टर्मिनल 3 से 2 गैर-ऊर्जा भंडारण उपकरण ≤1.5V, ≤0.1A और ≤25mW |
| नोट |
माउंट करने के लिए सिफारिशों के लिए निर्देश पुस्तिका देखें इन मॉड्यूलों के। उच्च शक्ति अपव्यय के कारण अधिकतम परिवेश इन मॉड्यूलों के लिए तापमान जब क्षैतिज में घुड़सवार अभिविन्यास है: • 45°C पर बंद पैक किया गया • कम से कम 10 मिमी की दूरी 55°C |
