| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | कार्टून |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100+पीसी+स्टॉक पर |
अनुमानित लीड टाइमः 12 से 16 सप्ताह।
निर्माता: बेंटली नेवादा
उत्पाद नं. : 990-05-50-02-00
उत्पाद प्रकारः 990 कंपन ट्रांसमीटर
मूल देश: संयुक्त राज्य अमेरिका
उत्पत्ति प्रमाण पत्र (सीओओ) जोड़ सकते हैं
पूर्ण पैमाने का विकल्पः 05 = 0-5 मिली पीपी (0-125 माइक्रोन पीपी)
सिस्टम लंबाई विकल्प: 50 = 5.0 मीटर (16.4 फीट)
घुड़सवार विकल्पः 02 = फाड़ना शिकंजा
एजेंसी अनुमोदन विकल्पः 00 = आवश्यक नहीं
इनपुटः 1 गैर संपर्क 3300 एनएसवी निकटता जांच और विस्तार केबल स्वीकार करता है।
शक्तिः ट्रांसमीटर टर्मिनल पर +12 से +35 वीडीसी इनपुट की आवश्यकता होती है।
परिचालन तापमानः -35 से +85 डिग्री सेल्सियस (-31 से +185 डिग्री सेल्सियस)
भंडारण तापमानः -51 से +100 से -60 से +212 से
शिपिंग वजनः 1.5 किलोग्राम

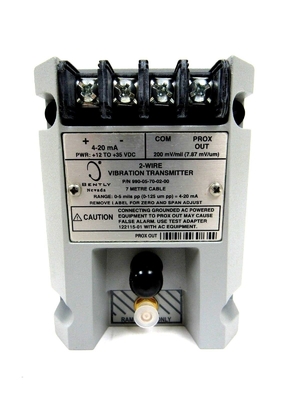

990 कंपन ट्रांसमीटर मुख्य रूप से सेंट्रीफ्यूगल एयर कंप्रेसर या छोटे पंप, मोटर्स,या प्रशंसकों जो अपनी मशीन नियंत्रण प्रणाली के लिए इनपुट के रूप में एक सरल 4 से 20 mA आनुपातिक कंपन संकेत प्रदान करना पसंद करते हैंट्रांसमीटर एक 2-वायर, लूपपावरित उपकरण है जो हमारे 3300 एनएसवी* निकटता जांच और इसके मिलान एक्सटेंशन केबल (5 मीटर और 7 मीटर सिस्टम लंबाई विकल्पों में उपलब्ध) से इनपुट स्वीकार करता है।
| इनपुट | 1 गैर संपर्क 3300 एनएसवी निकटता जांच और विस्तार केबल स्वीकार करता है |
| शक्ति | ट्रांसमीटर टर्मिनल पर +12 से +35 वीडीसी इनपुट की आवश्यकता होती है। |
|
4 से 20 एमए सिग्नल आउटपुट |
4 से 20 mAdc के बीच निर्दिष्ट पूर्ण पैमाने सीमा में 2-वायर विन्यास में। |
|
4 से 20 एमए लूप सटीकता |
निर्दिष्ट पूर्ण पैमाने सीमा के भीतर ±1.5% के भीतर। सटीकता 250 लूप प्रतिरोध के माध्यम से मापा गया वोल्टेज के लिए परीक्षण संकेत इनपुट से मूल्यांकन किया जाता है। |
| जांच अंतर | पूरी पैमाना रेंज सुनिश्चित करने के लिए जांच को लक्ष्य से 0.5 और 1.75 मिमी (20 और 55 मिली) के बीच अंतर होना चाहिए। |
|
अधिकतम लूप प्रतिरोध |
1,000 सहित केबल 35 वीडीसी पर |
| वर्तमान सीमित करना | 23 mA विशिष्ट। |
| शून्य और स्पैन | गैर परस्पर क्रिया करने वाले बाहरी समायोजन। |
|
नहीं ठीक/सिग्नल हार |
सिग्नल आउटपुट Not OK स्थिति होने के बाद 100 μs के भीतर 3.6 mA से कम हो जाएगा। Not OK स्थिति को हटाए जाने के बाद 2-3 सेकंड के भीतर सिग्नल आउटपुट बहाल हो जाता है। |
| पावर-अप रोकें | सिग्नल आउटपुट 3.6 mA से कम (NOT O.K.) पर रहता है 2 से 3 सेकंड के लिए बिजली लागू करने के बाद. उद्देश्य संकेत देने के लिए है कि डिवाइस अभी तक तैयार नहीं है. ट्रांजिअंस का निरीक्षण किया जा सकता है जब डिवाइस O जाता है.क. |
|
निकटता सेंसर आउटपुट |
गैर-ग्राउंड, पोर्टेबल परीक्षण उपकरण के साथ संगत। जब ग्राउंड, एसी संचालित परीक्षण उपकरण का उपयोग करते हैं, तो सिग्नल अलगाव के लिए 122115-01 टेस्ट एडाप्टर का उपयोग करें। |
| आउटपुट प्रतिबाधा | प्रोक्स आउट में 10 किलोवाट का आउटपुट प्रतिबाधा होता है जिसे 10 एम भार के लिए कैलिब्रेट किया जाता है। |
|
प्रोक्स आउट रैखिक रेंज |
1.4 मिमी (55 मिलीलीटर) लक्ष्य सतह से लगभग 0.25 मिमी (10 मिलीलीटर) से शुरू होता है। |
|
प्रोक्स आउट वृद्धिशील पैमाना कारक |
7.87 mV/μm (200 mV/mil) ± 6.5% सामान्य, जिसमें विनिमेयता की त्रुटियां शामिल हैं, जब 30 मिमी (1.2 इंच) के फ्लैट का उपयोग करके रैखिक सीमा पर 0.25 मिमी (10 मिली) की वृद्धि में मापा जाता है लक्ष्य. सबसे खराब स्थिति 7.87 mV/μm ± 10%. विशिष्ट शोर स्तरः 50 mV/pp. |
| तापमान स्थिरता | 0 से +70 डिग्री सेल्सियस (+32 फ़ारेनहाइट से +158 फ़ारेनहाइट) के बीच वृद्धिशील पैमाने कारक ±10% के भीतर रहता है। |
एकीकृत निकटता सेंसर कोई बाहरी इकाई की आवश्यकता नहीं है
गैर-पृथक PROX आउट और COM टर्मिनल प्लस एक समाक्षीय कनेक्टर
शून्य और स्पैन पोटेंशियोमीटर जो परस्पर क्रिया नहीं करते हैं
लूप सिग्नल आउटपुट के त्वरित सत्यापन के लिए परीक्षण इनपुट पिन
ठीक नहीं/सिग्नल विफलता सर्किट उच्च आउटपुट या झूठे अलार्म को रोकता है
उच्च आर्द्रता वाले वातावरण के लिए बर्तन निर्माण (100% तक संघनक)
