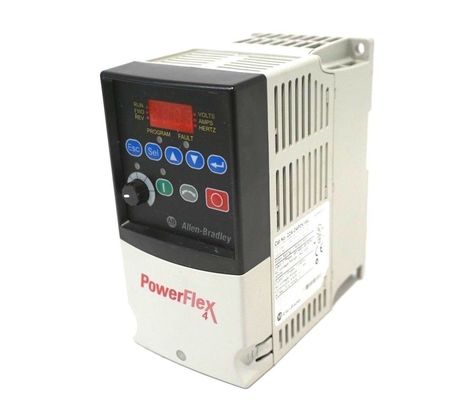

पावरफ्लेक्स 4 वेरिएबल फ्रीक्वेंसी ड्राइव 22A-D4P0N104

वोल्टेज सहिष्णुताः
आवृत्ति सहिष्णुताः
विस्थापन शक्ति कारक:
अधिकतम शॉर्ट सर्किट रेटिंगः

120V, 200...240V, 380...480V, 460...600V: ±10%
48...63 हर्ट्ज
0.98 पूरी गति सीमा में
100,000 एम्पियर सममित

डिजिटल
एसआरसी (स्रोत) मोडः
एसएनके (सिंक) मोडः
एनालॉग
4...20 एमए एनालॉगः
0...10V डीसी एनालॉगः
बाहरी बर्तन:

इनपुट करंट = 6 एमए
18...24V = चालू, 0...6V = बंद
0...6V = चालू, 18...24V = बंद
250 ओम इनपुट प्रतिबाधा
100k ओम इनपुट प्रतिबाधा
1...10k ओम, 2 वाट न्यूनतम

नियंत्रण आउटपुट ️ प्रोग्राम करने योग्य
आउटपुट
(फॉर्म सी रिले)

प्रतिरोध रेटिंग
ऑप्टो आउटपुटः
एनालॉग आउटपुटः
प्रेरक रेटिंग
ऑप्टो आउटपुटः
एनालॉग आउटपुटः

3.0A 30V DC, 3.0A 125V AC, 3.0A 240V AC पर
30 वी डीसी, 50 एमए
10-बिट, 0...10V, 1k ओम न्यूनतम
0.5A 30V DC, 0.5A 125V AC, 0.5A 240V AC पर
गैर प्रेरक
10 बिट, 4...20 एमए, अधिकतम 525 ओम

अनुशंसित फ्यूज प्रकारः
अनुशंसित सर्किट ब्रेकर:

यूएल कक्षा जे, सीसी, टी या प्रकार बीएस 88; 600 वी (550 वी) या समकक्ष।
एचएमसीपी सर्किट ब्रेकर या समकक्ष।


मोटर सुरक्षाः
अतिप्रवाह:
नियंत्रण सवारी के माध्यम सेः
दोषरहित शक्ति सवारी के माध्यम सेः

I2 t अतिभार संरक्षण, 60 सेकंड के लिए 150%, 3 सेकंड के लिए 200% (वर्ग 10 सुरक्षा प्रदान करता है)
200% हार्डवेयर सीमा, 300% तत्काल दोष
न्यूनतम सवारी के माध्यम से 0.5 सेकंड है - विशिष्ट मूल्य 2 सेकंड है
100 मिलीसेकंड


आंतरिक ब्रेक IGBT सभी रेटिंग के साथ शामिल है।

ऊंचाईः
भंडारण तापमानः
वायुमंडल
सापेक्ष आर्द्रता:
आघात (ऑपरेटिंग):
कंपन (कार्य):

अधिकतम 1000 मीटर (3300 फीट) बिना गिरावट के
40 से 85 डिग्री सेल्सियस (40 से 185 डिग्री फ़ारेनहाइट)
महत्वपूर्णःड्राइव को ऐसे क्षेत्र में स्थापित नहीं किया जाना चाहिए जहां परिवेश वायुमंडल में वाष्पीकरणीय या
संक्षारक गैस, वाष्प या धूल। यदि ड्राइव एक समय अवधि के लिए स्थापित नहीं किया जा रहा है, यह किया जाना चाहिए
ऐसे स्थान पर संग्रहीत किया जाता है जहां इसे संक्षारक वातावरण के संपर्क में नहीं लाया जाएगा।
0 से 95% गैर-संक्षेपण
11ms की अवधि के लिए 15G पीक (±1.0ms)
1 जी पीक, 5 से 2000 हर्ट्ज

आवृत्ति सटीकताः
गति विनियमनः
रोक मोडः
एक्सेलर/डेसेल:
अविरल अधिभारः
इलेक्ट्रॉनिक मोटर अधिभार संरक्षणः


डिजिटल इनपुटः सेट आउटपुट आवृत्ति के ±0.05% के भीतर।
एनालॉग इनपुटः अधिकतम आउटपुट आवृत्ति के 0.5% के भीतर।
एनालॉग आउटपुटः पूर्ण पैमाने का ± 2%, 10-बिट रिज़ॉल्यूशन।
स्लिप मुआवजा के साथ ओपन लूपः 40:1 गति सीमा में आधार गति का ±2%। आधार गति का 1%
60: 1 गति सीमा के माध्यम से।
रैंप, कोस्ट, डीसी-ब्रेक, रैंप-टू-होल्ड और एस वक्र सहित कई प्रोग्राम करने योग्य स्टॉप मोड।
दो स्वतंत्र रूप से प्रोग्राम करने योग्य त्वरण और अवरोध समय. प्रत्येक समय 0 से 600 तक प्रोग्राम किया जा सकता है
सेकंड 0.1 सेकंड की वृद्धि में।
150% अतिभार क्षमता 1 मिनट तक, 200% अतिभार क्षमता 3 सेकंड तक।
एनईसी अनुच्छेद 430 और मोटर अति तापमान के अनुसार वर्ग 10 मोटर अधिभार सुरक्षा प्रदान करता है
एनईसी अनुच्छेद 430.126 (ए) (2) के अनुसार सुरक्षा UL 508C फाइल 29572.
