| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | मानक गत्ते का डिब्बा पैकिंग |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |

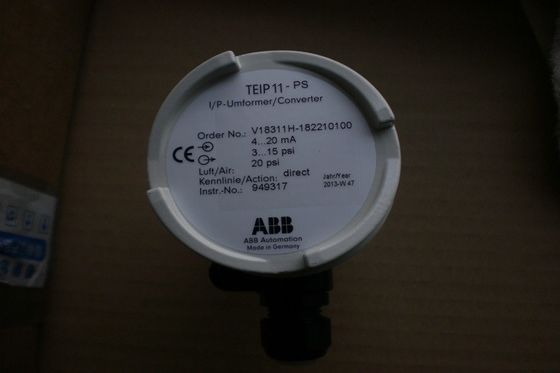

विवरण:
तकनीकी डेटा
इनपुट
सिग्नल सीमा
0...20 एमए या 4...20 एमए
0...10 mA या 10...20 mA या 4...12 mA या 12...20 mA
(अनुरोध पर अन्य सीमाएं)
इनपुट प्रतिरोध
Ri = 260 ओम 20 °C पर, Tk + 0.4 %/K
अतिभार सीमा
30 एमए (विज्ञापनों को देखें)
विस्फोट सुरक्षा अनुमोदन वाले उपकरणों के लिए)
क्षमता/प्रवर्तकता
अप्रासंगिक
आउटपुट
सिग्नल सीमा
0.2... 1 बार या 3...15 पीएसआई
0.4...2 बार या 6...30 पीएसआई
(अनुरोध पर अन्य सीमाएं)
वायु क्षमता (अधिकतम)
≥ 5 किलोग्राम/घंटा = 4.1 एनएम3 /घंटा = 2.4 स्क्वाड्रन मीटर
VDE/VDI 3520 के अनुसार भार विशेषता
≥ 0.95 किलोग्राम/घंटा = 0.9 एनएम3 /घंटा = 0.5 स्क्वाड्रन मीटर
वायु आपूर्ति
उपकरण हवा
डीआईएन/आईएसओ 8573-1 के अनुसार तेल, पानी और धूल मुक्त
प्रदूषण और तेल सामग्री वर्ग 3 के अनुसार
10 K ऑपरेटिंग तापमान से नीचे ओस बिंदु
आपूर्ति दबाव
1.4 ± 0.1 बार या 20 ± 1.5 psi (आउटपुट सिग्नल के लिए 1 bar या 15 psi)
2.5 ± 0.1 बार या 40 ± 1.6 psi (आउटपुट सिग्नल के लिए 2 bar या 30 psi)
वायु खपत
≤ 0.2 किलोग्राम/घंटा = 0.16 एनएम 3 /घंटा = 0.1 स्क्वायर मीटर
प्रसारण डेटा और प्रभाव
विशेषता
रैखिक, प्रत्यक्ष या उलट क्रिया
विचलन
≤ 0.5%
हिस्टेरिसिस
≤ 0.3 %
मृत क्षेत्र
≤ 0.1%
तापमान
≤ 0.5 % / 10 K -20 से +85 °C के बीच
≤ 2 % / 10 K -55 से -20 °C के बीच
वायु आपूर्ति
≤ 0.3 % / 0.1 बार दबाव परिवर्तन
यांत्रिक कंपन
≤ 1 % 10 जी और 20...80 हर्ट्ज तक
भूकंपीय कंपन
DIN IEC 68-3-3 वर्ग III के लिए मजबूत और
सबसे शक्तिशाली भूकंप
|
|
