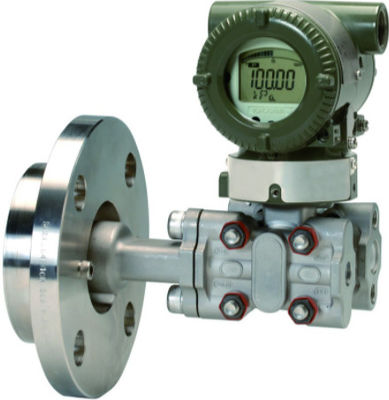

ईजेए210ई-जेएमएस4जी योकोगावा फ्लैंज माउंटेड डिफरेंशियल प्रेशर ट्रांसमीटर

ईजेए210ई-जेएमएस4जी योकोगावा फ्लैंज माउंटेड डिफरेंशियल प्रेशर ट्रांसमीटर

उत्पाद लाभः

1

2

3

4

5

6

उत्पाद अनुप्रयोगः

1

2

3

4

5

उत्पाद का वर्णन:

1

2

3

4

5

उत्पाद की विशेषताएंः

• निर्माता: योकोगावा

• उत्पाद नं. : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• उत्पाद प्रकारः EJA210E फ्लैंज माउंटेड डिफरेंशियल प्रेशर ट्रांसमीटर

• आउटपुट सिग्नलः डिजिटल संचार के साथ J = 4 से 20 mA DC (HART 5/HART 7 प्रोटोकॉल)

• माप अवधि (कैप्सूल): M = 1 से 100kPa (4 से 400 inH2O)

• कम दबाव वाले पक्षीय गीले भागों की सामग्रीः S = कवर फ्लैंज और प्रक्रिया कनेक्टर ASTM CF-8M,कैप्सूल हैस्टेलॉय C-276 (डायफ्राम),F316L SST, 316L SST (अन्य),कैप्सूल गास्केट टेफ्लॉन-लेपित 316L SST,ड्रेन/वेन्ट प्लग 316 SST

• प्रक्रिया कनेक्शनः 4 = 1/2 एनपीटी महिला प्रक्रिया कनेक्टर के साथ

• कवरफ्लैंज बोल्ट और नट्स सामग्रीः G = 316L SST

• स्थापनाः 9 = क्षैतिज पाइप प्रकार और बाएं तरफ उच्च दबाव

• एम्पलीफायर हाउसिंग: 1 = कास्ट एल्यूमीनियम मिश्र धातु

• विद्युत कनेक्शनः 7 = 1/2 एनपीटी महिला, अंधा प्लग के साथ दो विद्युत कनेक्शन

• एकीकृत संकेतक: डी = डिजिटल संकेतक

• एन = हमेशा एन

• प्रक्रिया कनेक्शन शैलीः W = फ्लश प्रकार

• फ्लैंज रेटिंगः A1 = ANSI वर्ग 150

• फ्लैंज का आकारः 3 = 3 इंच (80 मिमी)

• फ्लैंज सामग्री: C = 316 SST

• गास्केट संपर्क सतहः 2 = फ्लैट (कोई दाग नहीं)

• गीले भाग सामग्री (उच्च दबाव पक्ष): HW = 316L SST# डायफ्राम, 316 SST# अन्य

• फ्लशिंग कनेक्शन रिंगः 0 = कोई नहीं

• विस्तारः 0 = कोई नहीं

• भरने का तरल पदार्थ: बी = सामान्य उपयोग के लिए (सिलिकॉन तेल) ¥40 से 120°C प्रक्रिया तापमान ¥40 से 85°C परिवेश का तापमान।

• कैलिब्रेशन इकाइयां: D4 = M कैलिब्रेशन (kgf/cm2 इकाई)

• टेफ्लॉन फिल्मः TF1 = फ्लोराइड तेल के साथ संलग्न FEP टेफ्लॉन फिल्म द्वारा चिपचिपा प्रक्रिया द्रव से डायफ्राम की सुरक्षा। ऑपरेशन रेंजः 20 से 150 डिग्री सेल्सियस, 0 से 2 एमपीए (वैक्यूम सेवा के लिए लागू नहीं) ।

• सामग्री प्रमाण पत्र: M1W = फ्लश प्रकार के लिए, उच्च दबाव पक्षः प्रक्रिया फ्लैंज, ब्लॉक, कम दबाव पक्षः कवर फ्लैंज, प्रक्रिया कनेक्टर

• दबाव परीक्षण / लीक परीक्षण प्रमाण पत्रः T52 = ANSI/JPI वर्ग 150 3 MPa (430 psi)

• वायर्ड टैग प्लेटः N4 = 316 ट्रांसमीटर पर वायर्ड SST टैग प्लेट

• वजन: 8.3 किलोग्राम

• शिपमेंट वजनः 11 किलोग्राम

अक्सर पूछे जाने वाले प्रश्न:

1

2

3

3

4
