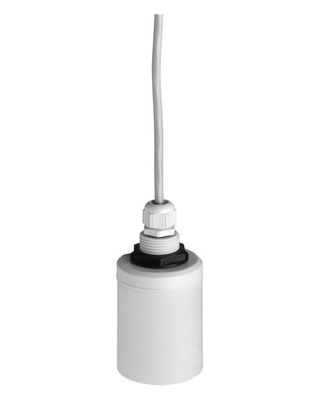

Endress+Hauser FDU91-RG2AA अल्ट्रासोनिक माप उड़ान समय प्रोसोनिक

Endress+Hauser FDU91-RG2AA अल्ट्रासोनिक माप उड़ान समय प्रोसोनिक

विवरण:

FMU9x से कनेक्ट करने के लिए स्तर और प्रवाह माप के लिए अल्ट्रासोनिक सेंसर (माप सीमा 10 मीटर तक)

उत्पाद का नाम: Prosonic S FDU91

विस्तारित आदेश कोडः FDU91-RG2AA

आर-अनुमोदनः गैर खतरनाक क्षेत्र

जी-प्रक्रिया कनेक्शनः थ्रेड ISO228 G1, PVDF

2-केबल लंबाई:10m/32ft

ए-हीटरःW/o

ए- अतिरिक्त विकल्प: मूल संस्करण

शिपिंग वजनः 2 किलोग्राम

अतिरिक्त जानकारी:

तरल पदार्थों, पेस्ट, कीचड़ और पाउडर से लेकर मोटे बल्क सामग्री के निरंतर, संपर्क रहित और रखरखाव मुक्त स्तर माप के लिए FDU91 अल्ट्रासोनिक सेंसर।लेकिन खुले नहरों और माप बांधों में प्रवाह माप के लिए भी. माप को विद्युत स्थिरांक, घनत्व या आर्द्रता से प्रभावित नहीं किया जाता है और सेंसर के स्व-सफाई प्रभाव के कारण निर्माण से भी प्रभावित नहीं होता है। विस्फोट के लिए उपयुक्त क्षेत्र।तरल पदार्थों में अधिकतम माप सीमा 10 मीटर (33 फीट), ठोस पदार्थ 5 मीटर (16 फीट)

लाभ

समय-उड़ान सुधार के लिए एकीकृत तापमान सेंसर। सटीक माप संभव हैं, यहां तक कि तापमान परिवर्तन मौजूद हैं

उच्चतम रासायनिक प्रतिरोध के लिए हेर्मेटिकली वेल्डेड पीवीडीएफ सेंसर

ट्रांसमीटर से अलग स्थापना के कारण असहज परिवेश के लिए उपयुक्त
(300 मीटर तक)

स्व-स्वच्छता प्रभाव के कारण जमाव के गठन में कमी

सरल कमीशन के लिए ट्रांसमीटर FMU90/FMU95 के लिए एकीकृत स्वचालित सेंसर का पता लगाने

मौसम प्रतिरोधी और बाढ़ प्रतिरोधी (IP 68)

सेंसर पर बर्फ के निर्माण के खिलाफ एकीकृत हीटिंग (वैकल्पिक) विश्वसनीय माप सुनिश्चित करता है

कम दिखाएँ

आवेदन का क्षेत्र

सिलो, बेल्ट, स्टॉक और क्रशर में तरल पदार्थों और थोक सामग्रियों के निरंतर, गैर-संपर्क स्तर माप के लिए सेंसर।आमतौर पर कम संरचनात्मक ऊंचाइयों में माप में प्रयोग किया जाता है.

प्रक्रिया कनेक्शनः थ्रेड

तापमानः -40 से +80°C (-40 से +176°F)

दबावः +0.7 से +4bar (+10 से +58psi)

अधिकतम माप सीमाः तरल पदार्थ 10 मीटर (33 फीट), ठोस पदार्थ 5 मीटर (16 फीट)

अवरुद्ध दूरीः 0.3 मीटर (1 फीट)

अंतर्राष्ट्रीय विस्फोट सुरक्षा प्रमाणपत्र

कम दिखाएँ

विशेषताएं और विनिर्देश

निरंतर / ठोस
निरंतर/तरल पदार्थ
तरल पदार्थ
माप का सिद्धांत
अल्ट्रासोनिक

विशेषता / अनुप्रयोग
कंट्रोल कैबिनेट इंस्ट्रूमेंटेशन के लिए फील्ड हाउसिंग या टॉप हैट रेल हाउसिंग के साथ अलग संस्करण, सेंसर और ट्रांसमीटर के बीच 300 मीटर

आपूर्ति / संचार
4-वायर (हार्ट, प्रोफैबस डीपी)

सटीकता
+/- 2 मिमी + मापी गई दूरी का 0.17%

परिवेश का तापमान
-40 °C... 80 °C
(-40 °F... 176 °F)

प्रक्रिया का तापमान
-40 °C... 80 °C
(-40 °F... 176 °F)

प्रक्रिया दबाव पूर्ण / अधिकतम अधिभार सीमा
0.7 बार... 4 बार abs
(10 पीएसआई... 58 पीएसआई)

मुख्य गीले भाग
पीवीडीएफ (पूरी तरह से वेल्डेड IP68 / NEMA 6P)

प्रक्रिया कनेक्शन
जी/एनपीटी 1"

अवरुद्ध दूरी
0.3 मीटर (1 फीट)

अधिकतम माप दूरी
5 मीटर (16 फीट)

संचार
ट्रांसमीटर:
4... 20 एमए हार्ट
प्रोफ़िबस डीपी

प्रमाणपत्र / अनुमोदन
ATEX, FM, CSA, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC Ex

विकल्प

दूसरा 4...20mA आउटपुट

घटक
ट्रांसमीटरःFMU90
