| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | कार्टून |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100+पीसी+स्टॉक पर |

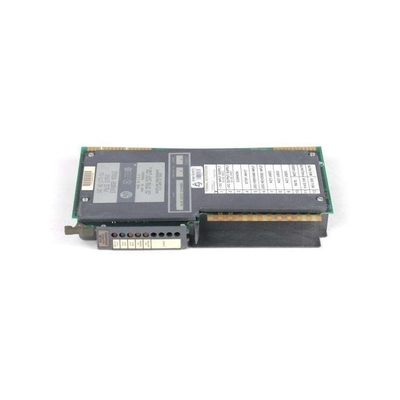

विवरण: एलन-ब्रैडली 1771-ओजे आउटपुट मॉड्यूल एलन-ब्रैडली/रॉकवेल ऑटोमेशन पीएलसी 5 श्रृंखला का एक पल्स आउटपुट विस्तारक मॉड्यूल है।यह एक क्षेत्र वायरिंग हाथ एलन-ब्रैडली 1771-डब्ल्यूबी क्षेत्र वायरिंग हाथ के रूप में जाना के साथ आता है1771-OJ पल्स आउटपुट एक्सपेंडर मॉड्यूल का उपयोग स्टेपर कंट्रोलर मॉड्यूल और एक फील्ड वायरिंग आर्म के साथ एक पूर्ण स्टेपर मोटर पोजिशनिंग असेंबली बनाने के लिए किया जा सकता है।1771-OJ मॉड्यूल की तरह 3 तक पल्स आउटपुट विस्तारक मॉड्यूल एक ही स्टेपर नियंत्रक मॉड्यूल द्वारा नियंत्रित किया जा सकता है1771-OJ पल्स आउटपुट एक्सपेंडर मॉड्यूल को 1-अक्ष मशीन अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है।
The 1771-OJ PLC 5 Pulse Output Expander Module by Allen-Bradley is a component of the Stepper Motor Positioning Assembly which provides programmable control of the stepper motor of the programmable controller and provides modular expansion of axes from 1 to 3 axis per I/O chassis. The expander module draws 800mA at 5V DC backplane current and it uses an auxiliary power supply with a power rating of +5-30V DC at 340mA (max) with a peak-to-peak ripple less than the specified value for the stepper translator. 1771-OJ 2 इनपुट मोड (JUG और STOP) का समर्थन करता है जिसमें JUG मोड में 1 अक्ष से 3 अक्षों तक 35-120ms के इनपुट सिग्नल विलंब समय और STOP मोड में 250ms के लिए सिग्नल विलंब है।
1771-OJ में 1.0V (उच्च) और 0.8V डीसी (कम स्थिति) की वोल्टेज रेंज है और आंतरिक 1.6 किलो ओम खींच-प्रतिरोधक के साथ, मॉड्यूल ओपन कलेक्टर लॉजिक डिवाइस के साथ संगत है।यह 2 की एक अधिकतम चालू-राज्य वर्तमान है.3mA प्रति इनपुट 5V DC और 18.6mA 30V DC पर और एक आउटपुट वोल्टेज रेंज -2.6V DC (उच्च), और +0.7V DC (कम) 100mA आउटपुट करंट पर, और मॉड्यूल का अधिकतम आउटपुट करंट 100mA है।1771-OJ में 0 है.6ms सबसे खराब स्थिति वृद्धि/पात समय 100mA अधिकतम धारा पर और इसमें 50% पल्स ड्यूटी चक्र है।मॉड्यूल एक 40ft Belden 8771 स्ट्रैन्डेड तांबे के तार का उपयोग करता है प्रति टर्मिनल एक तार के साथ और यह पिंस 8 और 10 और पिंस 22 और 24 के बीच कनेक्टर बैंड डालकर आई / ओ बैकप्लेन से कुंजी है. 1771-OJs ऑपरेटिंग तापमान रेंज 0-60 0C 5-95% नॉन-कंडेनसिंग आर्द्रता पर है और मॉड्यूल CE, CSA, UL, और C-TICK प्रमाणित है।
|
|
| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| मानक पैकेजिंग: | कार्टून |
| वितरण अवधि: | अनुरोध पर |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 100+पीसी+स्टॉक पर |
विवरण: एलन-ब्रैडली 1771-ओजे आउटपुट मॉड्यूल एलन-ब्रैडली/रॉकवेल ऑटोमेशन पीएलसी 5 श्रृंखला का एक पल्स आउटपुट विस्तारक मॉड्यूल है।यह एक क्षेत्र वायरिंग हाथ एलन-ब्रैडली 1771-डब्ल्यूबी क्षेत्र वायरिंग हाथ के रूप में जाना के साथ आता है1771-OJ पल्स आउटपुट एक्सपेंडर मॉड्यूल का उपयोग स्टेपर कंट्रोलर मॉड्यूल और एक फील्ड वायरिंग आर्म के साथ एक पूर्ण स्टेपर मोटर पोजिशनिंग असेंबली बनाने के लिए किया जा सकता है।1771-OJ मॉड्यूल की तरह 3 तक पल्स आउटपुट विस्तारक मॉड्यूल एक ही स्टेपर नियंत्रक मॉड्यूल द्वारा नियंत्रित किया जा सकता है1771-OJ पल्स आउटपुट एक्सपेंडर मॉड्यूल को 1-अक्ष मशीन अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है।
The 1771-OJ PLC 5 Pulse Output Expander Module by Allen-Bradley is a component of the Stepper Motor Positioning Assembly which provides programmable control of the stepper motor of the programmable controller and provides modular expansion of axes from 1 to 3 axis per I/O chassis. The expander module draws 800mA at 5V DC backplane current and it uses an auxiliary power supply with a power rating of +5-30V DC at 340mA (max) with a peak-to-peak ripple less than the specified value for the stepper translator. 1771-OJ 2 इनपुट मोड (JUG और STOP) का समर्थन करता है जिसमें JUG मोड में 1 अक्ष से 3 अक्षों तक 35-120ms के इनपुट सिग्नल विलंब समय और STOP मोड में 250ms के लिए सिग्नल विलंब है।
1771-OJ में 1.0V (उच्च) और 0.8V डीसी (कम स्थिति) की वोल्टेज रेंज है और आंतरिक 1.6 किलो ओम खींच-प्रतिरोधक के साथ, मॉड्यूल ओपन कलेक्टर लॉजिक डिवाइस के साथ संगत है।यह 2 की एक अधिकतम चालू-राज्य वर्तमान है.3mA प्रति इनपुट 5V DC और 18.6mA 30V DC पर और एक आउटपुट वोल्टेज रेंज -2.6V DC (उच्च), और +0.7V DC (कम) 100mA आउटपुट करंट पर, और मॉड्यूल का अधिकतम आउटपुट करंट 100mA है।1771-OJ में 0 है.6ms सबसे खराब स्थिति वृद्धि/पात समय 100mA अधिकतम धारा पर और इसमें 50% पल्स ड्यूटी चक्र है।मॉड्यूल एक 40ft Belden 8771 स्ट्रैन्डेड तांबे के तार का उपयोग करता है प्रति टर्मिनल एक तार के साथ और यह पिंस 8 और 10 और पिंस 22 और 24 के बीच कनेक्टर बैंड डालकर आई / ओ बैकप्लेन से कुंजी है. 1771-OJs ऑपरेटिंग तापमान रेंज 0-60 0C 5-95% नॉन-कंडेनसिंग आर्द्रता पर है और मॉड्यूल CE, CSA, UL, और C-TICK प्रमाणित है।
