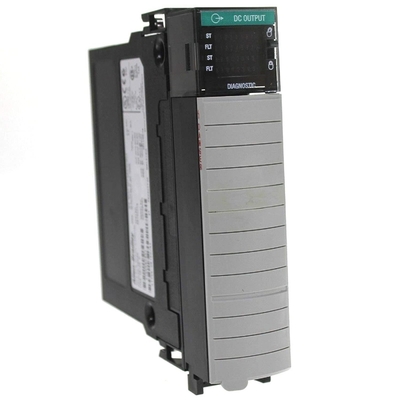

1756-OB16D कंट्रोललॉजिक 16 पीटी 24 वीडीसी डी/ओ मॉड्यूल

एलन-ब्रैडली 1756-0B1 6D एक कंट्रोललॉगिक्स डीसी डायग्नोस्टिक आउटपुट मॉड्यूल है। इसमें 16 डायग्नोस्टिक इनपुट हैं, प्रत्येक स्कोर के आधार पर 8 बिंदुओं के प्रत्येक समूह को मिलाया गया है।आप इसे किसी भी उपलब्ध स्लॉट में एक Controllogix संगत चेसिस में स्थापित कर सकते हैं. हालांकि, इस उद्देश्य के लिए एक 36-बिट हटाने योग्य वायरिंग बॉक्स आवास (आरटीबी) की आवश्यकता होती है। आरटीबी 1756 के टीबीसीएच या 1756 के टीबीएस 6 एच हो सकता है। आरटीबी के साथ एक मॉड्यूल स्थापित करने से पहले, आरटीबी के साथ एक मॉड्यूल स्थापित करें।सुनिश्चित करें कि चेसिस और बिजली की आपूर्ति स्थापित और ग्राउंड हैं.

1756-0B1 6D मॉड्यूल अन्य आउटपुट मॉड्यूल के साथ निम्नलिखित विशेषताएं साझा करता हैः आउटपुट डेटा इको, कई आउटपुट बिंदु घनत्व, विन्यस्त बिंदु स्तर आउटपुट राज्यों, इलेक्ट्रॉनिक फ्यूजिंग,और पृथक और गैर पृथक आउटपुट मॉड्यूल. यह आपको मॉड्यूल के विभिन्न कार्यों को कॉन्फ़िगर करने की अनुमति देता है, विशेष रूप से नो-लोड डिटेक्शन, आउटपुट सत्यापन डिटेक्शन, गलती मोड में आउटपुट स्टेट, प्रोग्राम मोड में आउटपुट स्टेट,प्रोग्राम अवस्था से दोष अवस्था में संक्रमण, और नैदानिक ताले।

1756-0B1 6D मॉड्यूल का शॉर्ट स्ट्रोक डायग्नोस्टिक फंक्शन 180 एमएस (न्यूनतम) पर 8 एम्पियर और 120 एमएस (न्यूनतम) पर 10 एम्पियर है। नो-लोड फंक्शन का उपयोग केवल ऑफ स्टेटस डिटेक्शन के लिए किया जाता है,और आउटपुट सत्यापन केवल स्थिति पर पता लगाने के लिए प्रयोग किया जाता है. पल्स परीक्षण एक उपयोगकर्ता द्वारा विन्यस्त अधिकतम पल्स चौड़ाई है. मॉड्यूल भी आप प्रत्येक बिंदु की गलती की स्थिति और प्रत्येक बिंदु के कार्यक्रम मोड की स्थिति विन्यस्त करने की अनुमति देता है,जहां डिफ़ॉल्ट रूप से सेट किया गया है ′′off′′ और अन्य विकल्प हैं ′′On′′ और ′′Hold Last′′ इस आउटपुट मॉड्यूल का ऑपरेटिंग वोल्टेज रेंज 19 है.2 से 30 वोल्ट डीसी और 24 वोल्ट डीसी आपूर्ति वोल्टेज श्रेणी है। इसमें प्रति बिंदु 3 एमए की न्यूनतम लोड धारा, प्रति बिंदु 1 एमए की अधिकतम ऑफ-स्टेट रिसाव धारा और 1 की डीसी है।2V (अधिकतम वोल्टेज गिरावट के साथ 2A). बैकप्लेन वर्तमान 24 वी डीसी पर 140 एमए, 5.1 वी डीसी पर 250 एमए है, और कुल बैकप्लेन शक्ति 4.64W है।इसकी रैखिक गिरावट आउटपुट वर्तमान रेटिंग्स 30 डिग्री सेल्सियस (80 डिग्री फ़ारेनहाइट) पर 2 ए तक हैं, 60 डिग्री सेल्सियस (140 डिग्री फ़ारेनहाइट) पर प्रति बिंदु 1 ए, और 30 डिग्री सेल्सियस पर प्रति मॉड्यूल 8 ए और 60 डिग्री सेल्सियस पर 4 ए।प्रत्येक बिंदु 1756-0B1 6D पर बढ़ोतरी वर्तमान प्रत्येक 10 एमएस मॉड्यूल के लिए 4 ए है और प्रति सेकंड बार दोहराया जा सकता हैसमूह और उपयोगकर्ता और प्रणाली के बीच अलगाव वोल्टेज का परीक्षण 2546V पर 1 सेकंड के लिए किया गया, दोनों के लिए 250V के अधिकतम निरंतर AC वोल्टेज के साथ।

इसमें 55 सेकंड का नाममात्र आउटपुट देरी समय, बंद से चालू होने तक अधिकतम 1 एमएस, 630 एस का नाममात्र मूल्य और चालू से बंद होने तक अधिकतम 5 एमएस है।ऑपरेटिंग तापमान 0 से 60 डिग्री सेल्सियस (32 से 140 डिग्री फ़ारेनहाइट) और भंडारण तापमान -40 से 85 डिग्री सेल्सियस (40 से 185 डिग्री फ़ारेनहाइट).
