1746-NI8 ALLEN BRADLEY एसएलसी 500 के लिए एनालॉग सिंगल स्लॉट आई/ओ मॉड्यूल

1746-NI8 ALLEN BRADLEY एसएलसी 500 के लिए एनालॉग सिंगल स्लॉट आई/ओ मॉड्यूल

एमओक्यू: 1
कीमत: विनिमय योग्य
मानक पैकेजिंग: कार्टून
वितरण अवधि: अनुरोध पर
भुगतान विधि: टी/टी
आपूर्ति क्षमता: 100+पीसी+स्टॉक पर
विस्तृत जानकारी
उत्पत्ति के प्लेस
सिंगापुर
ब्रांड नाम
ALLEN BRADLEY
प्रमाणन
CE
मॉडल संख्या
1746-एनआई8
रॉकवेल स्वचालन:
रॉकवेल स्वचालन
ब्रांड:
एलन-ब्राडली
पार्ट नंबर/कैटलॉग नंबर:
1746-एनआई8
श्रृंखला:
CompactLogix
उत्पाद परिवार::
माइक्रोलॉजिक्स
मॉड्यूल प्रकार:
नियंत्रक
उत्पाद का प्रकार::
माइक्रोलॉगिक्स 1400 नियंत्रक
इनपुट:
(12) डिजिटल फास्ट 24वी डीसी, (8) डिजिटल सामान्य 24वी डीसी
आउटपुट:
(12) रिले
प्रोग्रामिंग सॉफ्टवेयर::
आरएसएलओगिक्स 500; RSLogix 500 माइक्रो
वजन:
2 एलबीएस
आयाम::
90 x 180 x 87 मिमी (3.5 x 7.087 x 3.43 इंच)
प्रमुखता देना:

1746-NI8 एनालॉग सिंगल स्लॉट I/O मॉड्यूल

,

1746-एनआई8

,

SLC 500 के लिए I/O मॉड्यूल

उत्पाद का वर्णन

एलन-ब्रैडली 1746-एनआई 8 एसएलसी 500 प्रणाली के लिए एक एनालॉग एकल-स्लॉट I / O मॉड्यूल है। यह समय-संवेदनशील अनुप्रयोगों के लिए उपयुक्त है जिन्हें तेजी से एनालॉग सिग्नल रूपांतरण और उच्च सटीकता की आवश्यकता होती है।1746-NI8 मॉड्यूल एक अलग बैकप्लेन के साथ एक 8-चैनल इनपुट हैइसकी बैकप्लेन वर्तमान खपत क्रमशः 5 वोल्ट डीसी और 24 वोल्ट डीसी पर 200mA और 100mA है। इसकी अधिकतम बैकप्लेन बिजली खपत 5 वोल्ट डीसी पर 1 वाट और 24 वोल्ट डीसी पर 2.4 वाट है।1746-NI8 किसी भी I/O स्लॉट में स्थापित किया जा सकता है, SLC 500 I/O चेसिस के स्लॉट 0 को छोड़कर। इनपुट सिग्नल डेटा को क्रमिक अनुमान रूपांतरण के माध्यम से डिजिटल डेटा में परिवर्तित किया जाता है।1746-NI8 मॉड्यूल इनपुट फ़िल्टरिंग के लिए कम पास डिजिटल फ़िल्टर के साथ प्रोग्राम करने योग्य फ़िल्टर आवृत्तियों का उपयोग करता हैयह निरंतर ऑटोकैलिब्रेशन करता है और इसमें 750 वोल्ट डीसी और 530 वोल्ट एसी का अलगाव वोल्टेज होता है, जिसका परीक्षण 60 सेकंड के लिए किया जाता है।यह किसी भी दो टर्मिनलों के बीच अधिकतम 15 वोल्ट के साथ -10 से 10 वोल्ट के बीच एक सामान्य मोड वोल्टेज है.

1746-NI8 मॉड्यूल 18 पदों के एक हटाने योग्य टर्मिनल ब्लॉक के साथ आता है। वायरिंग के लिए, बेलडेन 8761 या एक समान केबल का उपयोग प्रत्येक टर्मिनल पर एक या दो 14 AWG तारों के साथ किया जाना चाहिए।केबल एक अधिकतम लूप प्रतिबाधा है 40 वोल्टेज स्रोत पर ओम और वर्तमान स्रोत पर 250 ओमसमस्या निवारण और निदान के लिए, इसमें 9 हरे रंग के एलईडी स्थिति संकेतक हैं। 8 चैनलों में प्रत्येक में इनपुट स्थिति प्रदर्शित करने के लिए एक संकेतक और मॉड्यूल स्थिति प्रदर्शित करने के लिए एक प्रत्येक है।1746-NI8 में 0 से 60 डिग्री सेल्सियस के ऑपरेटिंग तापमान के साथ डिवीजन 2 खतरनाक पर्यावरण मानक है.

1746-NI8 में SLC 500 फिक्स्ड या मॉड्यूलर हार्डवेयर शैली नियंत्रकों के साथ उपयोग के लिए आठ (8) चैनल एनालॉग इनपुट मॉड्यूल संगत हैं।एलन-ब्रैडली से इस मॉड्यूल व्यक्तिगत रूप से चयन योग्य वोल्टेज या वर्तमान इनपुट चैनलों हैउपलब्ध चयन योग्य इनपुट सिग्नल में वोल्टेज के लिए 10 वी डीसी, 5 वी डीसी, 5 वी डीसी, 10 वी डीसी और करंट के लिए 20 एमए, 20 एमए, +/- 20 एमए शामिल हैं।

इनपुट सिग्नल को इंजीनियरिंग इकाइयों, पीआईडी के लिए स्केलेड, आनुपातिक गिनती (32,768 से + 32,767 रेंज), उपयोगकर्ता परिभाषित रेंज (केवल वर्ग 3) और 1746-NI4 डेटा के साथ आनुपातिक गिनती के रूप में दर्शाया जा सकता है।

यह आठ (8) चैनल मॉड्यूल एसएलसी 5/01, एसएलसी 5/02, एसएलसी 5/03, एसएलसी 5/04 और एसएलसी 5/05 प्रोसेसर के साथ उपयोग के लिए संगत है। एसएलसी 5/01 केवल वर्ग 1 के रूप में काम कर सकता है जबकि एसएलसी 5/02, 5/03,5/04 वर्ग 1 और वर्ग 3 के संचालन के लिए विन्यस्त हैंप्रत्येक मॉड्यूल के चैनलों को सिंगल एंड या डिफरेंशियल इनपुट में वायर्ड किया जा सकता है।

इस मॉड्यूल में इनपुट सिग्नल से जुड़ने के लिए एक हटाने योग्य टर्मिनल ब्लॉक है और मॉड्यूल को फिर से वायरिंग की आवश्यकता के बिना आसानी से प्रतिस्थापित किया जा सकता है।इनपुट सिग्नल प्रकार का चयन एम्बेडेड डीआईपी स्विच के उपयोग के साथ किया जाता है.

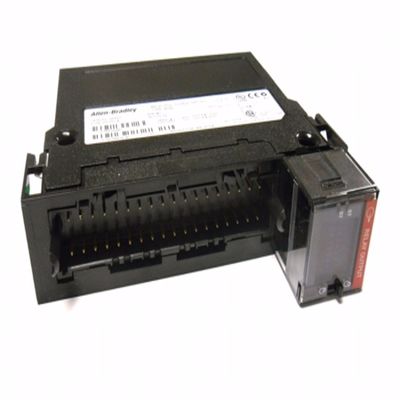

1746-NI8 ALLEN BRADLEY एसएलसी 500 के लिए एनालॉग सिंगल स्लॉट आई/ओ मॉड्यूल 0

1746-NI8 ALLEN BRADLEY एसएलसी 500 के लिए एनालॉग सिंगल स्लॉट आई/ओ मॉड्यूल 1
