एमओक्यू: | 1 |
कीमत: | विनिमय योग्य |
मानक पैकेजिंग: | कार्टून |
वितरण अवधि: | अनुरोध पर |
भुगतान विधि: | टी/टी |
आपूर्ति क्षमता: | 100+पीसी+स्टॉक पर |

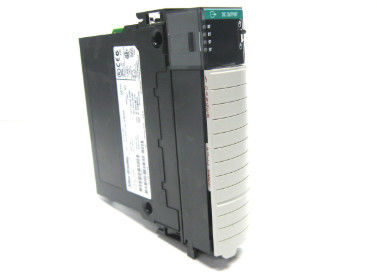

भाग संख्या 1769-OF4CIA के साथ एलन-ब्रैडली कॉम्पैक्ट I/O मॉड्यूल एम्बेडेड चार (4) अंतर, व्यक्तिगत रूप से अलग चैनलों के साथ एनालॉग आउटपुट मॉड्यूल है।इस मॉड्यूल में 0-20mA और 4-20mA के पूर्ण एनालॉग वर्तमान रेंज के साथ 0-21mA और 3 के एक आउटपुट वर्तमान संकेत हैयह मॉड्यूल 1769 कॉम्पैक्ट I/O प्रणाली से संबंधित है और MicroLogix 1500 और CompactLogix नियंत्रक के साथ संगतता के लिए डिज़ाइन किया गया है।यह मॉड्यूल भी भाग संख्या 1769-OF4CIA या भाग संख्या 1769-AENTR के साथ ईथरनेट संचार एडाप्टर के साथ DeviceNet संचार एडाप्टर का उपयोग कर एक दूरस्थ I / O चेसिस में स्थापित किया जा सकता है.
मुख्य रूप से, एनालॉग आउटपुट मॉड्यूल का उपयोग कई नियंत्रण बिंदुओं को लागू करने के लिए अंतिम नियंत्रण तत्वों (एफसीई) या एक्ट्यूएटरों को चलाने के लिए किया जाता है। उपलब्ध डेटा प्रारूप कच्चे / आनुपातिक डेटा, इंजीनियरिंग इकाई हैं,पीआईडी और प्रतिशत पूर्ण रेंज के लिए स्केलेबल। कॉन्फ़िगर करने योग्य चैनल पैरामीटर में आउटपुट रेंज चयन, मॉड्यूल अवरोधन, मॉड्यूल विवरण और स्लॉट असाइनमेंट शामिल हैं।मॉड्यूल स्थापना के प्रत्येक उदाहरण के लिए एक अद्वितीय डेटा तालिका उत्पन्न करता है जहां चैनल पते, मॉड्यूल मोड बिट्स, मॉड्यूल स्थिति और अन्य रनटाइम पैरामीटर।
यह मॉड्यूल एक कम रखरखाव मॉड्यूल है। इसमें ऑटो-कैलिब्रेशन है जो मॉड्यूल द्वारा हर बार किया जाता है जब मॉड्यूल को पावर साइकिल किया जाता है। इसके अतिरिक्त, प्रत्येक पावर साइकिल में स्व-परीक्षण किया जाता है।एक बार मॉड्यूल स्वयं परीक्षण में प्रवेश करता है, मॉड्यूल प्रतिक्रिया नहीं करता है. यह स्वचालित रूप से सक्रिय संचालन में प्रवेश करेगा, नए मूल्यों को सक्रिय रूप से परिभाषित सीमाओं से अधिक आउटपुट को रोकने के लिए उच्च और निम्न क्लैंप सेटिंग्स की तुलना की जाती है।
1769-OF4CIA एक चार (4) चैनल एनालॉग वर्तमान पृथक आउटपुट मॉड्यूल है जिसे एलन-ब्रैडली द्वारा निर्मित कॉम्पैक्टलॉगिक्स श्रृंखला के अंतर्गत वर्गीकृत किया गया है।1769-OF4CI में 16-बिट रिज़ॉल्यूशन है और बेलडेन 8761 शील्ड कॉम्पैक्ट एनालॉग मॉड्यूल केबल का समर्थन करता है. 1769-OF4CIA में 5 वोल्ट डीसी 165 एमए बस धारा के साथ प्रति बिट 0 से 20mA तक 330 μV की सुविधा है। इस इकाई में 2.0 वाट का गर्मी अपव्यय भी है।यह 110 मिलीसेकंड की रूपांतरण दर और एक सीमित वोल्टेज प्रति वर्तमान अनुपात है कि 2 से अधिक है की विशेषता है.9 मिलीसेकंड. मॉड्यूल 0 से 500 ओम के प्रतिरोध भार के साथ आता है और 0.1 एमएच पर एक आउटपुट प्रेरक भार है।1769-OF4CIA इलेक्ट्रोस्टैटिक डिस्चार्ज के साथ आता है जो एकीकृत सर्किट या अर्धचालकों को नुकसान पहुंचा सकता हैइसलिए, यूनिट को छूते समय, किसी जमी हुई वस्तु को छूएं ताकि स्थिर क्षमता को निर्वहन किया जा सके।बस कनेक्टर या कनेक्टर पिन को छूने से बचें और यदि उपलब्ध हो तो एक स्थिर-सुरक्षित कार्यस्थल का उपयोग करेंजब उपयोग में न हो, तो 1769-OF4CI को स्थिर ढाल बॉक्स में रखा जाना चाहिए।
1769-OF4CIA +/- 0.35% की सटीकता के साथ आता है, +/- 0.0058% FS प्रति डिग्री सेल्सियस के तापमान के संबंध में सटीकता बहाव के साथ। 1769-OF4CIA में +/- 0.05% गैर-रैखिक और +/- 0 विशेषताएं हैं।005% दोहरावयह निर्दिष्ट क्षेत्र कैलिब्रेशन के बिना आता है और इसमें मॉड्यूल त्रुटि सीमा लगभग +/-0.55% और आउटपुट प्रतिबाधा 1 एमओएम से कम है।इकाई भी एक आउटपुट अधिभार सुरक्षा के साथ खुले और शॉर्ट सर्किट सुरक्षा के साथ सुसज्जित हैइसमें अधिकतम 21 एमए की शॉर्ट सर्किट धारा पर अपनी पूर्ण परिचालन क्षमता बनाए रखने की क्षमता है।1769-OF4CIA कॉम्पैक्ट करंट आउटपुट मॉड्यूल के आयाम 118 x 35 x 87 मिलीमीटर (4.65 x 1.38 x 3.43 इंच) और वजन 270 ग्राम (0.60 पाउंड)
हमारा लाभ:
सर्वोत्तम संभव मूल्य और वितरण समय
क्षेत्र में लंबे समय का अनुभव
अच्छी तरह से प्रशिक्षित कर्मचारी
स्वयं के गोदाम
विनिर्माण शाखा कार्यालय के साथ सर्वोत्तम संबंध
आपके लिए लचीली और व्यक्तिगत सेवा
शिपमेंट के लिए सस्ता और सुरक्षित एक्सपेडियर (हवा)
