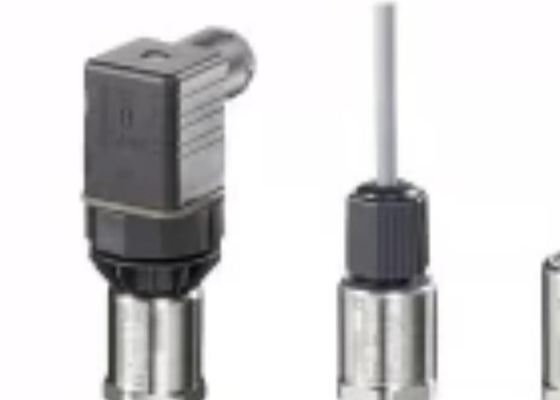

सीमेंस 7MF1566-3AB00-1AA1 दबाव ट्रांसमीटर आरओ / 1CB समूह और सीएसए प्रमाणन के साथ

7MF1566-3AB00-1AA1 सीमेंस दबाव ट्रांसमीटर

टीपी210 श्रृंखला के दबाव ट्रांसमीटर का उपयोग गैसों, तरल पदार्थों और वाष्पों के दबाव को मापने के लिए किया जाता है।
स्टेनलेस स्टील मापने की सेल
100 से 600 एमबीआर तक मापने की सीमा
कम दबाव अनुप्रयोगों के लिए उपयुक्त

7MF1566-3AB00-1AA1 सीमेंस दबाव ट्रांसमीटर लाभ

उच्च माप सटीकता
मजबूत स्टेनलेस स्टील आवास
उच्च अति-दबाव भार प्रतिरोध
संक्षारक और गैर संक्षारक मीडिया के माप के लिए
गैसों, तरल पदार्थों और वाष्पों के दबाव माप के लिए
कॉम्पैक्ट डिजाइन
आवेदन
दबाव मापने के लिए पी210 श्रृंखला के दबाव ट्रांसमीटर का उपयोग निम्नलिखित औद्योगिक क्षेत्रों में किया जाता हैः
मैकेनिकल इंजीनियरिंग
जहाज निर्माण
विद्युत इंजीनियरिंग
रासायनिक उद्योग
जल आपूर्ति

डिजाइन

गैर-विस्फोट प्रतिरोधी डिजाइन
दबाव ट्रांसमीटर में एक सिलिकॉन दबाव मापने वाला तत्व होता है जिसमें स्टेनलेस स्टील के आवास में डायफ्राम होता है।
दबाव ट्रांसमीटर एन 175301-803-ए (आईपी 65) के अनुसार विद्युत कनेक्शन, गोल प्लग कनेक्टर एम 12 (आईपी 67), केबल कनेक्शन (आईपी 67) उपलब्ध हैं।
EN 175301-803-A (IP65) के अनुसार विद्युत कनेक्शन, गोल प्लग कनेक्टर M12 (IP67), केबल कनेक्शन (IP67) या त्वरित-थ्रेड केबल कनेक्शन (IP67) का उपयोग किया जा सकता है।
आउटपुट सिग्नल 4...20 mA या 0...10 V हैं।
विस्फोट प्रतिरोधी डिजाइन
दबाव ट्रांसमीटर में एक सिलिकॉन दबाव मापने वाला तत्व होता है जिसमें स्टेनलेस स्टील के आवास में डायफ्राम होता है।
दबाव ट्रांसमीटर को EN 175301-000 के अनुसार संचालित किया जा सकता है। EN 175301-803-A (IP65) के अनुसार विद्युत कनेक्शन या गोल प्लग कनेक्टर M12 (IP67) का उपयोग किया जा सकता है।
विद्युत कनेक्शन उपलब्ध हैं। आउटपुट संकेत 4...20 mA है।

कार्य
गैसों, तरल पदार्थों और वाष्पों के दबाव और स्तर को मापने के लिए दबाव ट्रांसमीटर।

ऑपरेटिंग मोड

SITRANS P210 प्रेशर ट्रांसमीटर (7MF1566-...) फंक्शन
स्टेनलेस स्टील मापने तत्व एक पतली फिल्म प्रतिरोधक पुल है, और ऑपरेटिंग दबाव एक स्टेनलेस स्टील व्यासपीठ के माध्यम से प्रेषित है
कामकाजी दबाव स्टेनलेस स्टील डायफ्राम के माध्यम से प्रेषित किया जाता है।
माप तत्व के आउटपुट वोल्टेज को प्रीएम्पलीफायर द्वारा 4 से 20 एमए या 0 से 10 वी के आउटपुट वोल्टेज की आउटपुट धारा में परिवर्तित किया जाता है।
आउटपुट वोल्टेज को प्रीएम्पलीफायर द्वारा 4...20 mA या 0...10 V DC के आउटपुट वोल्टेज की आउटपुट धारा में परिवर्तित किया जाता है।
आउटपुट धारा की रैखिकता इनपुट दबाव के आनुपातिक है।
चयन और आदेश डेटा ---- 7ML1566
निम्न दबाव माप के लिए SITRANS P210 श्रृंखला के दबाव ट्रांसमीटर
सटीकता 0.25 % (सामान्य)
कनेक्टेड भागों की सामग्रीः स्टेनलेस स्टील + सीलिंग सामग्री
गैर द्रवित भागों की सामग्रीः स्टेनलेस स्टील
